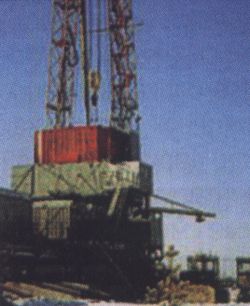

Буровая вышка БУ-2900/175 ЭПК

Буровая вышка для бурения нефтяных и газовых скважин БУ-2900/175 ЭПК


Буровая передвижная блочно-модульная вышку для бурения нефтяных и газовых скважин в неосвоенных районах, восстановления старых скважин путем бурения вторых горизонтальных стволов.

Способ монтажа и транспортировки: крупными блоками на тяжеловозах ТГ-60 или ТГ-70 по узкой колее с габаритом транспортных средств по ширине не более 5,5 м, мелкими блоками - на передвижных платформах грузоподъемностью 40 т, агрегатами - на универсальном транспорте.

Технические характеристики

Метод бурения кустовой
Общая высота, мм 40 800
Длина буровой свечи, мм 25 000…27 000
Высота выравнивания вышечного блока встроенными гидродомкратами, мм 500
Высота основания (отметка пола буровой), не менее, мм 7750
Просвет, обеспечиваемый при съезде со скважины куста, мм 2650
Масса установки, кг 528 000
Сила воздействия опор на грунт, кН 0,98
Грузоподъемность на крюке, т 175
Скорость подъема крюка при расхаживании колонны, м/с 0,2
Скорость подъема крюка без нагрузки, м/с 1,5
Привод тиристорный постоянного тока
Расчетная мощность на входном валу подъемного агрегата, кВт 550

Расчетная мощность привода ротора, кВт 180
Буровой ключ АКБ-ЗМ2Э2
Ротор Р-560
Клиновой захват ротора ПКР-560
Диаметр отверстия в роторном столе, не менее, мм 560
Статический крутящий момент на роторном столе, кН-м 35
Диапазон регулировок частоты вращения роторного стола, сˉ¹ 0,166…3,33
Диаметр отверстия в роторном столе, не менее, мм Статический крутящий момент на роторном столе, кН-м Допустимая статическая нагрузка на роторный стол, кН 1750
Глубина бурения, м 2900...4200
Наибольшая оснастка талевой системы 4x5
Диаметр каната тали, мм 28
Буровой насос НБТ-600-1 по ГОСТ 6031-81 трехпоршневой
Номинальная мощность электродвигателя привода бурового насоса, кВт РР 600
Давление max на выходе, МПа 25
Подача бурового насоса, л/с 0...45.57
Число основных буровых насосов 2
Скорость спуска инструмента, ограниченная тормозом, м/с 0...2
Статическая грузоподъемная сила вертлюга, кН 1750
Суммарная площадь подсвечников, м² 4,8
Вместимость циркуляционной системы, м³ 120
Давление воздуха, МПа 15
Давление шах воздуха в пневмосистеме, МПа 0.75..0,9
