Агрегат 2ПАРС

Технические характеристики агрегата 2ПАРС

Агрегат 2ПАРС (рис. 7.7) на базе трактора Т-130МГ-1 выполняет работы по планировке площадок для установки агрегатов ремонта нефтяных, нагнетательных и газовых скважин, по нарезанию щелей под якоря оттяжек, демонтажу и монтажу устьевого оборудования, фонтанной арматуры, расчистке подъездных путей к скважинам и другим промысловым объектам.

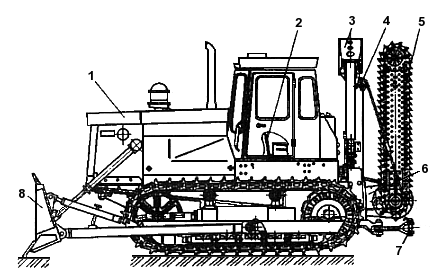

Рис. 7.7. Агрегат 2ПАРС: 1 - трактор Т-130МГ-1; 2 - механизм управления; 3 - гидравлический кран; 4 - механизм подъема режущего органа; 5 - режущий орган; 6 - редуктор; 7 - прицепное устройство; 8 - бульдозерный отвал

Агрегат имеет бульдозерный отвал 8, гидравлический кран 3, механизм для разработки грунта, состоящий из редуктора 6, режущего органа 5 с механизмом его подъема 4, прицепного устройства 7, предохранительного клапана и механизма управления 2.

Редуктор односкоростной трехступенчатый смонтирован на стенке заднего моста трактора, и состоит из шестерни, зубчатой муфты, роликоподшипников, двойной шестерни, вала-шестерни, зубчатой полумуфты, звездочки бара.

Редуктор крепят шпильками через корректировочную плиту к задней стенке боковых фрикционов трактора.

Гидрокран 4030П устанавливают на специальной плите, приваренной к задней стенке боковых фрикционов трактора с правой стороны.

Стрелу гидрокрана в транспортном положении закрепляют с помощью опоры и кронштейна на балке механизма подъема бара.

Крюк гидрокрана оснащен предохранительным устройством, предотвращающим самопроизвольное выпадение захватных приспособлений. Бульдозерный отвал представляет собой сварную конструкцию, состоящую из отвала, толкающих брусьев с опорами и винтовых раскосов.

Механизм управления расположен в кабине трактора и состоит из рычага и тяги. Тяга непосредственно соединяется с рычагом и вилкой муфты включения бара.

Механизм подъема режущего органа состоит из гидроцилиндра двойного действия, приводной звездочки, тяговой цепи с натяжным устройством режущего органа, балки и предназначен для разработки грунта, для нарезания щелей под якоря оттяжек, разработки мерзлого грунта при планировке площадок.

Режущий орган представляет собой бар, уравновешенный беспланочной режущей цепью.

Натяжение режущей цепи регулируют вращением винта, который, перемещаясь относительно гайки, передает усилие головке бара, натягивая или ослабляя цепь.

Направляющий режущей цепи ручей образован брусьями, плитами и прикрепленными к плите накладками. В нижней части рамы бара имеются продольный прямоугольный паз фиксации бара и шесть отверстий под болты для крепления режущего органа к седлу редуктора установки.

Режущий орган заимствован от врубовой машины «Урал-33». Привод режущего органа осуществляется через редуктор, быстроходный вал которого соединен с валом отбора мощности трактора шлицевой муфтой. Режущий орган фиксируют в транспортном положении запорным валиком, который находится в корпусе редуктора и включается при совпадении отверстия седла с валиком.

Прицепное устройство, состоящее из серьги и удлинителя, крепят к кронштейну механизма подъема бара и к фундаменту гидрокрана.

Если прицепное устройство не используется, то удлинитель серьги отводят в сторону и фиксируют запорной планкой или снимают.

Для обеспечения номинальной подачи рабочей жидкости к цилиндрам гидрокрана и цилиндру бара вместо масляного насоса гидросистему трактора оборудуют насосом НШ-32УЛ. Все узлы гидравлической системы соединены между собой трубопроводами.

Шестеренчатый насос подсоединяют к редуктору привода насоса переходной шлицевой втулкой. Насос, получая вращение от коленчатого вала двигателя через редуктор, забирает рабочую жидкость из бака и нагнетает ее в распределитель трактора, откуда две пары трубопроводов подводят жидкость к цистернам бульдозерного отвала и цилиндру механизма подъема бара. Для создания оптимальных условий подачи бара при разработке грунтов различных категорий на линии заглубления бара установлен предохранительный клапан с переливным золотником и манометром.
