Автономный комплекс управления трёхфазным нефтегазосепаратором

Назначение автономного комплекса управления трёхфазным нефтегазосепаратором

Автономный комплекс управления, именуемый в дальнейшем «комплекс», предназначен для непрерывного контроля и управления технологическим процессом сепарации согласно схеме, приведенной на рисунке IX.4.1.

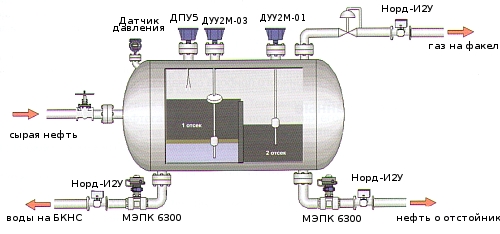

Рисунок IX.4.1 - Схема трехфазного нефтегазосепаратора

Комплекс обеспечивает работу с:

  • двумя преобразователями турбинными ТПР МИГ с магнитоиндукционным датчиком «Норд-И2У» (расход нефти и воды);
  • преобразователем турбинным ТПР АГАТ с магнитоиндукционным датчиком «Норд-И2У» (расход газа);
  • датчиком давления (давление в сепараторе);
  • датчиком измерения уровня «ДУУ2М-01» (уровень нефти во 2-м отсеке сепаратора);
  • датчиком измерения уровня и уровня раздела сред «ДУУ2М-03» (уровень нефти и раздела сред «нефть-вода» в 1-м отсеке сепаратора);
  • датчиком положения уровня «ДПУ5» (аварийно высокий уровень нефти);
  • двумя электрическими исполнительными механизмами «МЭПК 6300 ИВТ4» (на трубопроводах воды и нефти).

Комплекс обеспечивает регулирование:

  • уровня нефти во втором отсеке сепаратора;
  • уровня раздела сред «нефть-вода» в первом отсеке сепаратора.

Комплекс обеспечивает измерение:

  • уровня жидкости нефти, м;
  • уровня поверхности раздела «нефть-вода», м;
  • давления в сепараторе, МПа;
  • расхода газа из сепаратора, м3/ч;
  • расхода нефти из сепаратора, м3/ч;
  • расхода воды из сепаратора, м3/ч;
  • сигналов положения исполнительных механизмов регулирующих клапанов, % открытия.

Условия эксплуатации и степень защиты ШкК и ШкС

Комплекс соответствует требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10, имеет для входных цепей вид взрывозащиты «Искробезопасная электрическая цепь», уровень взрывозащиты «Взрывобезопасный» для взрывоопасных смесей газов категории ИВ по ГОСТ Р 51330.11, маркировку взрывозащиты «[Exib]IIB» и может применяться вне взрывоопасных зон помещений согласно требованиям главы 7.3 ПУЭ (шестое издание) и других нормативно-технических документов, регламентирующих применение оборудования во взрывоопасных зонах.

Номинальные значения климатических факторов по ГОСТ 15150 для вида климатического исполнения УХЛ и категории размещения 4, при этом температура внешней среды от 0 до +45 ºС. Степень защиты оболочки - IP20 по ГОСТ 14254.

Комплекс состоит из двух шкафов автоматики:

  • шкафа контрольного ШкК (далее «ШкК»);
  • шкафа силового ШкС (далее «ШкС»).
  • ШкК размещен управляющий контроллер промышленный комбинированный ГАММА-11 (далее «КПК») и вторичный преобразователь сигнализатора СУР-5 - ПВС4. На двери ШкК установлен Терминал-2 (далее «терминал»), выполняющий функции местного пульта управления прибором.
  • ШкС содержит источник бесперебойного питания (ИБП) для ШкК, силовые цепи управления прямоходными электромеханизмами, два блока тиристорных усилителей БТУ и источники питания для терминала и вторичного прибора сигнализатора уровня СУР-5.

Технические данные

Электрические параметры и характеристики

  • Питание комплекса осуществляется от сети переменного тока напряжением от 180 до 242 В, частотой (50±1) Гц;
  • Мощность, потребляемая комплексом от сети при номинальном напряжении, не превышает 400 ВА.
  • Схема подключения шкафов ШкК и ШкС дана на рисунке IX.4.2.

Связь прибора с датчиками осуществляется с помощью экранированного четырех-проводного кабеля. Нормальное функционирование комплекса обеспечивается при длине соединительного кабеля между датчиком и прибором не более 1,5 км. Разрешается применение экранированных контрольных кабелей со следующими параметрами: RКАБ≤100 Ом, СКАБ≤0,1 мкФ, LКАБ≤2 мГн.

Надежность

  • Средняя наработка на отказ прибора с учетом технического обслуживания не менее 40000 ч.
  • Срок службы прибора не менее 10 лет.

Конструктивные параметры

  • Габаритные размеры ШкК и ШкС не превышают 800x650x250 мм
  • Масса ШкК не превышает 25 кг, масса ШкС - не более 35 кг.

Общее устройство и принцип работы системы

Комплекс состоит из двух шкафов автоматики. В ШкК размещен управляющий КПК ГАММА-11, обеспечивающий посредством подключенных к нему датчиков взрывобезопасное измерение уровней взлива и раздела фаз в двух отсеках нефтегазосепаратора, измерение давления, мгновенного расхода и нарастающего объема воды, нефти и газа. На основании этих измерений с помощью КПК формируются сигналы управления для блоков БТУ, размещенных во втором шкафу ШкС. Таким образом, реализованы два контура регулирования в первом отсеке сепаратора по уровню воды, а во втором отсеке - по уровню нефти.

Каждый из регуляторов может работать в двух режимах - автоматическом и дистанционном. Выбор режимов работы регуляторов определяют положения соответствующих переключателей «Управление ДИСТ/АВТ», установленных на дверце ШкК. Там же размещены сигнальные лампы и кнопки управления в дистанционном режиме для каждого из регуляторов: «ОТКРЫТЬ», «ЗАКРЫТЬ», «ПЕРЕГРУЗКА».

Подключение датчиков к КПК, передача управляющих сигналов для БТУ и цепей питания от ШкС производится через кабельные вводы нижней панели ШкК. На дверце ШкК располагается и основной источник информации - Терминал-2. Вся текущая телеметрическая информация о состоянии нефтегазосепаратора, положениях его регулирующих клапанов, режимах их работы присутствует на экране «Телеметрия». Оставшиеся 19 чередующихся экранов представляют текущие параметры настройки модулей КПК. С помощью клавиатуры терминала проводится последовательный переход от одного экрана к другому и ввод значений параметров настройки.

Элементы силовых цепей комплекса размещены в ШкС. ИБП обеспечивает работоспособность комплекса при кратковременных перебоях в энергоснабжении. Автоматические выключатели защищают силовые цепи БТУ от перегрузок в подключенных прямоходных электромеханизмах.

Комплекс обеспечивает вывод результатов измерения уровней и уровня раздела сред в первом и втором отсеках нефтегазосепаратора на внешние устройства регистрации с токовым входом (например, самописец).

Габаритные размеры и схемы подключения комплекса
