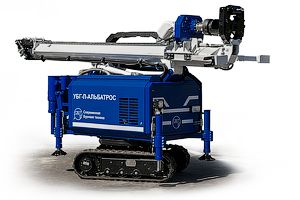

Буровая установка УБГ-Л-11 Альбатрос

Малогабаритная самоходная буровая установка на гусеничном шасси

Буровая установка УБГ-Л-11 "АЛЬБАТРОС" предназначена для бурения инженерных скважин в породах I-XII категории по буримости, в частности, для бурения скважин на воду, скважин под геотермальное отопление, инженерно-геологические изыскания, сваи различного назначения, и других работ в стесненных условиях.

Малогабаритная буровая установка УБГ-Л-11 "АЛЬБАТРОС" является современным мобильным решением для выполнения сложных задач в стесненных условиях. Благодаря высоким техническим показателям и серьезному оснащению, это оборудование позволяет решать широкий круг задач в максимально стесненных условиях с бережным обращением к обустроенным территориям. Не смотря на малые габариты, установка обладает лучшими показателями в классе:

  • крутящий момент 3300 Нм
  • усилие подачи 3200 кг
  • ход подачи вращателя 2300 мм.
  • масса 1500 кг

Область применения

  • бурение скважин на воду с промывкой до 100 метров
  • бурение скважин на воду с продувкой и погружными пневмоударниками до 150 метров
  • бурение скважин на воду шнеками, в том числе полыми, диаметром до 250 мм
  • под геотермальные зонды до 100 метров
  • инженерно-геологические изыскания
  • буроинъекционные и буронабивные сваи диаметром до 250 мм
  • винтовые сваи
  • анкера Titan и Атлант
  • инъектирование грунтов
  • геологоразведочные скважины
  • сейсморазведочные скважины
  • технические скважины и другие работы в стесненных условиях.

Способы бурения

  • шнековое
  • с промывкой
  • с продувкой
  • пневмоударное

Буровая установка УБГ-Л-11 "Альбатрос" позволяет реализовать различные технологии бурения в максимально стесненных условиях. Благодаря небольшим габаритам, установка позволяет выполнять работы в местах, не доступных буровым установкам на автомобильном шасси типа: УАЗ, ГАЗ, ЗИЛ, TRUCK-Z и т.п., а небольшая масса не требует для транспортировки дорогостоящей техники или прицепов.

Приобретая буровую установку УБГ-Л-11 "Альбатрос" на гусеничном ходу, Вы получаете ряд серьезных преимуществ на фоне аналогов:

  • гусеничное шасси имеет поворотное основание бурового блока, что позволяет выполнять бурение нескольких скважин с одной точки в диапазоне 180 градусов, в том числе под наклоном
  • оригинальная конструкция мачты с поворотным основанием предусматривает быструю и надежную анкеровку буровой установки, что при необходимости обеспечивает полноценное использование возможностей механизма подачи при давлении на забой скважины, вне зависимости от веса самой установки
  • при своих характеристиках, массе и габаритах, установка имеет рекордное значение хода подачи вращателя, и обеспечивает использование бурильных труб длиной 2000 мм

Варианты исполнения

Буровая установка может быть смонтирована на базе прицепа, или шасси различных автомобилей, как с автономным приводом, так и с отбором мощности от двигателя а/м.

Типы автомобилей: УАЗ, Газель, ГАЗ, ЗИЛ, TRUCK-Z, УРАЛ и т.п.
Тип прицепа: грузоподъемностью от 1200 кг.
Ход подачи вращателя: до 5200 мм, в зависимости от типа шасси.

Условная глубина бурения

Диаметр
бурения, мм
Глубина, м

 шнеками  полыми шнеками   с промывкой    с продувкой   с пневмоударником
 90  50  - 120 150* 150*
 150  35-45  30-35  100 150* 150*
 180  30-35  25-30  100 150*
 200  25-30  20-30  100 150*
 250  25-30  25  70

*Необходим компрессор

Технические характеристики

Наименование параметров    Величина
ЭКСПЛУАТАЦИОННЫЕ
Диаметр бурения максимальный, мм.  250
 Габаритные размеры, мм:
- в рабочем положении:
- в транспортном положении

2620 х 950 х 3800*
3350 х 950 х 2000*
 Гусеничного шасси  *
 Масса установки полная, кг, не более 1500*
ВРАЩАТЕЛЬ
Тип подвижный, проходной, откидываемый, с приводом от двух гидромоторов
Крутящий момент силы, Нм, максимальный    2700  3300
Частота вращения шпинделя, об/мин
   I диапазон
  II диапазон
  III диапазон

28/56
80/160
110/220

23/46
65/130
90/180
МЕХАНИЗМ ПОДАЧИ
 Тип цепной с приводом от двух гидромоторов
 Усилие подачи, кг,
    - вверх
    - вниз

3200
3200
 Ход подачи, мм, не менее: 2400*
Скорость подачи, м/сек, не менее
  - рабочий режим
  - ускоренный режим

0,11
0,52
МАЧТА
Тип Моноблочная с возможностью анкерования
 Количество креплений под анкеры
Угол наклона мачты, град.  0-95
   ОСНОВАНИЕ САМОХОДНОЕ
 Тип Поворотное без привода
 Угол поворота от продольной оси, град. ±90
АГРЕГАТ НАСОСНЫЙ
Привод электрический  бензиновый  дизельный дизельный дизельный
Мощность привода, кВт 30 58 26,1 34   60
ШАССИ
Тип Гусеничное с гидроприводом / прицеп / (а/м)*
Тип гусеницы    Резиновая
Ширина гусеницы, мм     180
Скорость передвижения, км/ч    2
 ЛЕБЕДКА
 Тип Гидравлическая  Гидравлическая с псевдо-сбросом Гидравлическая со свободным сбросом
Грузоподъемность максимальная, кН  6
 Канатаемкость, м 60
Диаметр каната, мм 6
 БУРОВОЙ НАСОС ПОРШНЕВОЙ
 Марка НБ-300/30
 Тип Поршневой c гидроприводом
 Производительность, л/мин 300
Давление, Bar   12 (30**)
 НАСОС ЦЕНТРОБЕЖНЫЙ
Марка  НГЦ-50
 Тип Центробежный c гидроприводом
 Производительность, л/мин, макс. 400
 Модификация с плавной регулировкой
 производительности
с постоянной
 производительностью

* В зависимости от модификации
** При выключенном вращателе

Комплектующие импортного производства

Наименование   Страна Количество  Примечание
 Дизельный двигатель   Япония 1  s
 Гидронасос Германия 5  s
 Гидромотор  Германия  2  s
 Гидромотор США  3  s
 Гидроцилиндр  Германия  5  s
 Гусеничный борт в сборе   Италия  2  s
 Редуктор планетарный   Италия  2  s
 Гидрораспределители  Италия  1 компл.  s
 РВД   Италия   1 компл.  s
 Фильтры   Италия   1 компл.  s

s - стандартное оснащение

Применяемый инструмент

  • Шнеки полые L=1000-2000 мм (ШР-90, ШГ-150, ШГ-180, ШГ-200, ШГ-250)
  • Шнеки полые L=1000-2000 мм (ШГ-180П, ШГ-250П)
  • Трубы бурильные L=1000-2000 мм (ТБСУ-63,5, ТБ-89)
  • Снаряды колонковые L=1000-2000 мм  (СК-76 - СК-260)

Некоторые модификации буровой установки, обеспечивают применение бурового инструмента длиной до 4700 мм, за счет увеличения хода подачи вращателя до 5200 мм.
