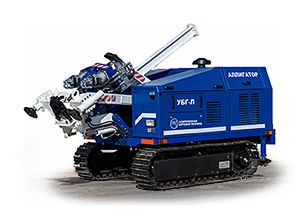

Буровая установка УБГ-Л-10 Аллигатор

Установка буровая гидрофицированная легкой серии на гусеничной базе



Буровая установка УБГ-Л-10 АЛЛИГАТОР предназначена для бурения инженерных скважин в породах I-XII категории по буримости, в частности, для производства буроинъекционных и буронабивных свай, анкеров, водопонижающих скважин и других работ в стесненных условиях закрытых корпусов различных зданий и на открытых площадках в условиях умеренного макроклиматического района.

Буровая установка  выпускается в 16-ти модификациях, что обеспечивает его высокую универсальность, расширяя область его применения:

  • буроинъекционные сваи
  • инженерно-геологические изыскания
  • бурение скважин на воду
  • инъектирование грунтов
  • геологоразведочные скважины
  • сейсморазведочные скважины
  • анкера
  • технические скважины и другие работы в стесненных условиях.

Буровая установка АЛЛИГАТОР может быть смонтирована на различные шасси:

  • гусеничное шасси
  • автошасси ГАЗ
  • гусеничные вездеходы ГАЗ,  BV-206 и другие транспортные средства.

Способы бурения

  • шнековое
  • с промывкой
  • с продувкой
  • пневмоударное

Возможности и преимущества

Буровая установка "АЛЛИГАТОР" является принципиально новым изделием четвертого поколения в семействе буровых станков легкой серии. От существующих отечественных и импортных аналогов его отличают следующие преимущества:

  1. По удельным техническим показателям УБГ-Л-10 «Аллигатор» превосходит лучшие мировые аналоги.
  2. Высокая проходимость и маневренность установки на гусеничной базе позволяет легко и быстро выставлять ось шпинделя вращателя, относительно оси скважины в стесненных условиях
  3. Мачта бурового станка, по которой перемещается вращатель, не имеет направляющих и не содержит полиспастных механизмов.
  4. Механизм подачи сохраняет все преимущества полиспастных механизмов, обеспечивая минимальный вес и габариты бурового блока.
  5. Вращатель выполнен с возможностью его отведения в сторону освобождая устье скважины,  для удобства наращивания инструмента, а также спуска армокаркаса сваи, обсадной трубы и т.п. в скважину.
  6. Вращатель имеет минимальный вес и габариты за счет доработки импортного редуктора и его адаптации к использованию отечественного регулируемого гидромотора.
  7. Установка специально адаптирована для производства буроинъекционных и буронабивных свай, что с применением оригинального инструмента и принадлежностей повышает производительность выполняемых работ.
  8. Оригинальная конфигурация гидросистемы с импортными комплектующими обеспечивает высокую надежность работы установки.

Условная глубина бурения

Диаметр
бурения, мм
Глубина, м

 шнеками  полыми шнеками  с промывкой  с продувкой с пневмоударником
 90  50  -       100       100       50
 150  40  35
 180  35  30
 200  35  30
 250  30  25
 320  15  10

Технические характеристики

 Наименование параметров  Величина
 ЭКСПЛУАТАЦИОННЫЕ
 Диаметр бурения максимальный, мм.  340
 Габаритные размеры, мм:
- в рабочем положении:
- в транспортном положении

2990 х 1000 х 2570
3205 х 1000 х 1895

3000 х 1500 х 2700
3290 х 1500 х 2130
 Гусеничного шасси  металлическое/металлическое с обрезиниванием*
 Масса установки полная, кг, не более 1850* 2600*
ВРАЩАТЕЛЬ
Тип подвижный с гидропроводом
Крутящий момент силы, Нм (давление жидкости, кгс/см2)
максимальный
 6100*/4100*
 Частота вращения шпинделя, об/мин
          I диапазон
          II диапазон

0...60* / 0-90*
0...120* / 0-180*
МЕХАНИЗМ ПОДАЧИ
 Тип  рычажный с приводом от гидроцилиндра
 Усилие подачи, кг,
      - вверх
      - вниз

5000
3000
 Ход подачи, мм, не менее: 1400
Скорость подачи, м/сек, не менее
- рабочий режим
- ускоренный режим

0,11
0,52
МАЧТА
Тип Моноблочная, с возможностью изменения длины
АГРЕГАТ НАСОСНЫЙ
Привод Электрический*  Дизельный*
Мощность привода, кВт  30  70
ШАССИ
Тип Гусеничное с гидроприводом*
Тип гусеницы  Металлическая / Металлическая с обрезиниванием*
Ширина гусеницы, мм   230*
Скорость передвижения, км/ч   1,7

*В зависимости от модификации

Комплектующие импортного производства

Наименование   Страна Количество  Примечание
 Дизельный двигатель   Япония 1  s
 Гидронасос Германия 5  s
 Гидроцилиндр  Германия  5  s
 Гусеничный борт в сборе   Италия  2  s
 Редуктор планетарный  Италия   1  s
 Гидрораспределители  Италия  1 компл.  s
 РВД   Италия   1 компл.  s
 Фильтры   Италия   1 компл.  s

s - стандартное оснащение

Применяемый инструмент

  • Шнеки полые L=1000 мм ( ШГ-90, ШГ-150, ШГ-180, ШГ-200, ШГ-250, ШГ-320)
  • Шнеки полые L=1000 мм (ШГ-180П, ШГ-250П)
  • Трубы бурильные L=1000 мм (ТБСУ-63,5, ТБ-89)
  • Снаряды колонковые L=1000 мм (СК-76 - СК-330)
