Алмазные расширители

Виды алмазных расширителей

Породоразрушающий алмазный инструмент, предназначенный для калибровки и расширения ствола скважины, называется расширителем (рис. 2.7).

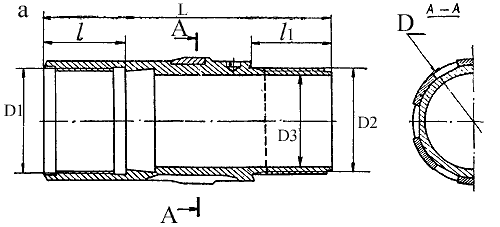

Рис. 2.7. Алмазные расширители.
а, б - для калибрования ствола скважины; в - для расширения ствола скважины. D - наружный диаметр расширителя (по штабикам); D1 - диаметр резьбовой части (внутренней); D2 - диаметр резьбовой части (наружный); D3 - внутренний диаметр корпуса; L - общая длина корпуса; l - длина резьбовой части (наружной резьбы); l1 - длина резьбовой части (внутренней резьбы).

Технические характеристики алмазных расширителей

Типоразмер расширителя РСА-46 РСА-59 РСА-76 РСА-93
Основные размеры, мм (см. рис. 2.7):
D            +0,2
46,4
           -0,1

             +0,2
59,4
             -0,1
            +0,3
76,4
           -0,1
            +0,4
93,4
            -0,1
D1 39 52 68 84
D2 39 52 58 84
D3 33 44 61 76
L 150 145 155 160
l 41 41 41 41
l1 40 40 40 40
Характеристика алмазосодержащей части:
             число секторов (штабиков) 4 6 8 10
             общее содержание алмазов, шт/кар 5,1-7,6 7,6-11,4 11,1-15, 2 12,7-19,0
             качество алмазов XVa-4 группа (овализованные)
             зернистость алмазов, шт/кар 30-20
             выпуск алмазов из штабика, мм 0,35-0,45
             твердость материала штабика HRC 25-30
             форма поверхности штабика Цилиндрическая с конусным заходом

Калибровочные расширители типа РСА

Серийно выпускаемые алмазные калибровочные расширители типа РСА (расширитель секторный алмазный) имеют следующие особенности:

  • значительно повышена механическая прочность корпуса
  • в несколько раз увеличено сечение промывочных каналов, что позволяет использовать при бурении глинистые растворы вязкостью до 30 с по СПВ-5
  • алмазы имеют заданный выпуск, что в совокупности с принятой геометрией алмазосодержащих секторов увеличивает их работоспособность
  • вместо фрезерования пазов под алмазосодержащие секторы можно использовать кольцевые проточки, выполненные на токарном станке, что снижает трудоемкость изготовления и обеспечивает повышенную точность размеров расширителя, резко уменьшает заводской брак.
Расширители РСА применяют для калибрования стенок скважин глубиной до 3000 м в горных породах VII-XI категорий по буримости, различных степеней абразивности и трещиноватости, при промывке водой и растворами вязкостью до 30 с по СПВ-5, осевых нагрузках до 20 кН, частоте вращения до 1700 мин-1.

Расширители РСА серийно (см. рис. 2.7, а и б) выпускаются ВИТРом, ТулНИГП, ТЗАИ и др. Аналогичные конструкции расширителей разработаны ВИТРом и ТулНИГП для снарядов со съемным керноприемником и двойных колонковых наборов (табл. 2.20).

Таблица 2.20. Техническая характеристика алмазных расширителей для двойных колонковых наборов и снарядов со съемным керноприемником

   Тип расширителя        Диаметр расширителей по штабикам, мм       Масса алмазов, кар       Тип колонкового набора
РТДН 76,4 5,1 - 7,6 ТДН - 2
РДТО - 59 59,4 7,6 - 11,4 ТДН - 2/0
РДТО - 76 76,4 10,1 - 15,2 ТДН - 2/0
РДТО - 93 93,4 12,7 - 19,0 ТДН - 2/0
РУТ - 46 46,4 5,1 -7 ,6 ТДН - УТ
РУТ - 59 59,4 7,6 - 11,4 ТДН - УТ
РУТ - 76 76,4 10,1 - 15,2 ТДН - УТ
РСА - 1 59,4 7,6 - 11,4 ССК - 59
Р - 02 76,4 10,1 - 15,2 ССК - 76
Р - 03 46,4 5,1 - 7,6 ССК - 46
РЦК 76,4 10,1 - 15,2 КССК

  Примечание. Размер алмазов 30-20 шт/кар

Калибровочные расширители типа РМВ

Специальные алмазные калибровочные расширители типа РМВ с увеличенным по сравнению со стандартными расширителями наружным диаметром выпускают в двух вариантах (РМВ-2-80 и РМВ-2-97) и используют при бурении осадочных пород средней твердости с промывкой скважин высоковязкими глинистыми растворами. Внутри корпуса имеется проточка под рвательное кольцо. Штабики расширителей армированы алмазами размером 20-10 шт/кар.

При бурении глубоких скважин одним из возможных видов работ является расширение ствола скважины. Для выполнения этой операции разработаны конические расширители, которые могут быть также использованы для исправления сужений в скважине.  Конические расширители отличаются наличием длинного полого конуса, армированного большим числом алмазов (конический расширитель типа РМВК диаметром 76/93 мм содержит около 80 кар алмазов размером 10-5 шт/кар).

Другими устройствами для расширения скважины являются расширители, основанные на принципе одновременной работы двух коронок смежных диаметров (см. рис. 2.7, в). В таких расширителях каждая коронка может быть сменной деталью, что улучшает отработку алмазного инструмента в целом. Применение расширителей разных типов эффективно только при использовании их по прямому назначению (калибровка ствола или расширение скважины) и при работе на рациональных технологических режимах.
