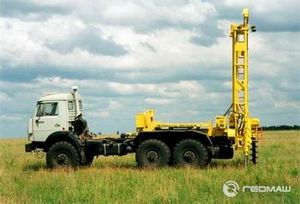

Буровая установка АЗА-3

Буровая установка АЗА-3 с подвижным вращателем



Буровая установка АЗА-3 применяется для:

  • механизации процесса установки анкеров при креплении растяжек нефтепромысловых вышек и мачт, коммуникационных вышек, опор линий электропередач
  • бурения шурфов под закладные якоря
  • бурения лидерных скважин под винтовые анкеры в каменистых и мерзлых грунтах
  • бурения технических скважин различного назначения

Установка обеспечивает

  • бурение шнеками диаметром до 500 мм
  • бурение шурфов диаметром до 850 мм
  • погружение винтовых свай и анкеров

Буровая установка АЗА-3 производства ОАО "Геомаш" монтируется на шасси повышенной проходимости типа АМУР-531300 (ЗИЛ-131), Урал-4320, Камаз-43114.
Буровая установка отличается повышенным значением момента силы на шпинделе вращателя.

Конструкция вращателя обеспечивает возможность его отвода от оси скважины.
Привод буровой установки осуществляется от двигателя транспортной базы через коробку отбора мощности (КОМ).
Для передачи крутящего момента от шпинделя к буровому инструменту служат безопасный патрон и комплект переходников под различные присоединительные размеры.
Для установки машины перед началом работы предусмотрены гидравлические домкраты.

Применяемый инструмент

  • комплекты бурового инструмента с винтовыми анкерами диаметром до 350 мм
  • комплекты бурового инструмента со шнеками диаметрами 135, 180, 230, 300, 330, 350, 400, 500 мм
  • комплекты с бурами диаметрами 650, 750, 850 мм

Технические характеристики

Технические характеристики
Ход подачи, м 3,25
Усилие подачи, кгс:
   - вверх 12000
   - вниз 4000
Частота вращения шпинделя, об/мин 14-101
Крутящий момент, макс., кгм 2000
Условная глубина бурения, м 50
Диаметр бурения, макс., мм:
   - шнековым буром 850
   - шнеками 500
