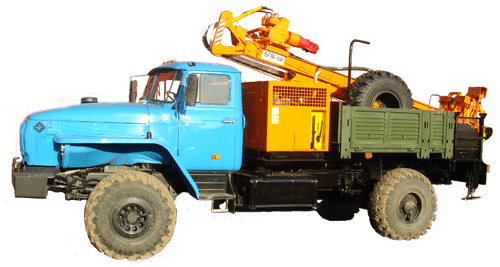

Бурильная машина БГМ-12

Бурильная машина БГМ-12 для вертикального и наклонного бурения скважин

Бурильная машина БГМ-12 предназначена для вертикального и наклонного бурения скважин шнековым буром при гидрогеологических, инженерно-геологических, геофизических, структурно-поисковых и строительных работах в грунтах до VI категории по СНиП IV-2-82, включая вечномёрзлые, а также высоко насыщенные влагой, с наличием плывунов и линз. Эксплуатация бурильной машины допускается в районах с умеренным климатом в интервале температур окружающего воздуха от - 40º С до + 40º С.

  • Шнековое бурение
  • Бурение пустотелым шнеком
  • Колонковое бурение
  • Бурение с промывкой
  • Бурение с продувкой

Технические характеристики бурильной машины БГМ-12

Базовая машина Урал-43206
Масса полная, кг, не более: 12380
Тип привода подачи и вращения бурового инструмента Гидравлический
Условная глубина бурения шнеками скважин Ø0,3 м в не мерзлых грунтах III категории, м, не менее 20
Максимальный диаметр бурения шнеками, мм, не менее** 300
Продольный ход вращателя, м, не менее 3,3
Поперечный ход вращателя, м, не менее 0,5
Угол бурения, град. 60…95
Номинальная частота вращения бурильного инструмента, мин-1:
   - на 1 передаче 0…65
   - на 2 передаче 0…130
Максимальный крутящий момент на бурильном инструменте, Н•м (кгс*м), не менее:
   - на 1 передаче 4040 (412)
   - на 2 передаче 2020 (206)
Расчетная максимальная осевая нагрузка на бурильном инструменте, кН (кг):
   - при заглублении
   - при выглублении
20 (2038)
40 (4077)
Скорость подачи бурильного инструмента, м/сек 0…1,25
Диаметр «свободного похода» между зажимами подвижного хомута в разжатом состоянии, мм, не менее 219
Усилие зажима обсадных труб, кН (кг), не менее 68,5(7000)
Усилие подачи подвижного хомута, кН (кг), не менее:
   - при заглублении 39(4000)
   - при выглублении 39(4000)
Длина бурильных труб, м, не более 2,5
Диаметр бурильных (колонковых) труб, мм 33,5…146
Тип привода грузоподъемного механизма гидравлический
Высота подъема грузового крюка, м, не менее 5
Максимальная грузоподъемность кранового оборудования, кг, не менее:
   - при пустом барабане 2000
   - при полном барабане 1500
