Барьеры искробезопасности БИБ4, БИБ4/2

Назначение барьеров искробезопасности БИБ4, БИБ4/2

Барьеры искробезопасности БИБ4, БИБ4/2 предназначены для передачи полностью изолированных токовых сигналов от 4 до 20 мА (от 0 до 20 мА) из взрывобезопасной зоны для управления нагрузкой во взрывоопасной зоне. Входы и выходы барьеров изолированы друг от друга и источника питания.

Номинальные значения климатических факторов по ГОСТ 15150 для вида климатического исполнения УХЛ4, тип атмосферы II (промышленная) с верхним пределом рабочей температуры +35°С для БИБ4 и +45°С для БИБ4/2.

Степень защиты оболочки приборов IP20 по ГОСТ 14254 (защита от проникновения твердых тел размером более 12,5 мм).

Приборы соответствуют требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10, имеют для выходных цепей вид взрывозащиты «Искробезопасная электрическая цепь», уровень взрывозащиты «Взрывобезопасный» для взрывоопасных смесей категории ИВ по ГОСТ Р 51330.11, маркировку взрывозащиты «[Exib]IIB» и могут применяться вне взрывоопасных зон помещений и наружной установки согласно требованиям главы 7.3 ПУЭ (шестое издание) и других нормативно-технических документов, регламентирующих применение оборудования во взрывоопасных зонах.

Общее устройство и принцип работы приборов

  • Приборы выполнены на основе изолирующих усилителей IS0124 и выполняют функции передачи токового сигнала от 0 до 20 мА или от 4 до 20 мА из взрывобезопасной зоны во взрывоопасную зону для управления нагрузкой. Прибор обеспечивает гальваническую развязку выходных цепей взрывоопасной зоны и входных цепей взрывобезопасной зоны друг от друга и от внешнего источника питания.
  • Гальванически изолированное питание обеспечивается с помощью изолирующих преобразователей постоянного напряжения в постоянное.
  • Взрывобезопасное питание формируется за счет применения токовых барьеров, ограничивающих величины напряжений и токов, поступающих во взрывоопасную зону.
  • Взрывобезопасность прибора в целом обеспечивается за счет применения ограничителей напряжения, защитных диодов и плавких предохранителей в цепях подключения прибора к питанию и нагрузке.
  • Приборы выполнены в пластмассовых корпусах, в корпусе каждого прибора установлена печатная плата.
  • Передняя часть приборов закрывается крышкой до щелчка. На крышке размещены декоративные шильдики и светодиод. Крышка имеет окна для подключения входных и выходных цепей прибора через клеммные соединители, установленные на печатной плате.
  • На боковой поверхности корпуса размещен декоративный шильдик со схемой включения прибора и параметрами соответствия стандартам по искробезопасности.
  • Установка приборов производится на монтажный рельс EN 50 022-35x7,5 Phoenix Contact GmbH & Co., для чего на задней стороне корпуса имеется соответствующий узел крепления.

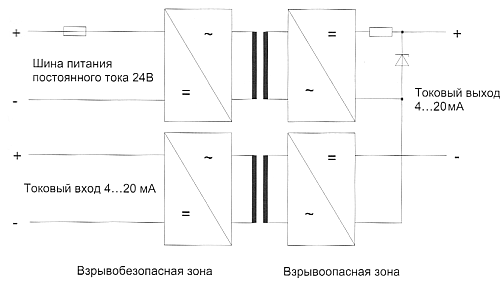

  • Функциональная схема БИБ4 (одного канала БИБ4/2) приведена на рисунке VI.4.1.

Рисунок VI.4.1 - Функциональная схема БИБ4 (одного канала БИБ4/2)

Технические характеристики барьеров искробезопасности БИБ4, БИБ4/2

Основные технические данные и характеристики приборов приведены в таблице VI.4.1.

Таблица VI.4.1

Наименование

БИБ4

БИБ4/2

Количество каналов

1

2

Входной сигнал взрывобезопасной зоны

от 0 до 20 мА (от 4 до 20 мА)

от 0 до 20 мА (от 4 до 20 мА)

Выходной сигнал взрывоопасной зоны

от 0 до 20 мА (от 4 до 20 мА)

от 0 до 20 мА (от 4 до 20 мА)

Диапазон сопротивления нагрузки

от 0 до 750 Ом

от 0 до 750 Ом

Напряжение изоляции между входными цепями взрывоопасной
зоны и выходными взрывобезопасной зоны * (эффективное значение), не менее

1500 В, 50 Гц

1500 В, 50 Гц

Напряжение изоляции между выходными цепями взрывоопасной
зоны и цепями питания (эффективное значение), не менее

1500 В, 50 Гц

1500 В, 50 Гц

Напряжение изоляции между входными цепями взрывобезопасной
зоны и цепями питания (эффективное значение), не менее

250 В, 50 Гц

250 В, 50 Гц

Сопротивление изоляции между выходными цепями взрывоопасной
зоны и входными взрывобезопасной зоны, не менее

- не менее 20 МОм при нормальных условиях;
- не менее 5 МОм при верхнем значении температуры рабочих условий

- не менее 20 МОм при нормальных условиях;
- не менее 5 МОм при верхнем значении температуры рабочих условий

Сопротивление изоляции между выходными цепями взрывоопасной
зоны и цепями питания, не менее

- не менее 20 МОм при нормальных условиях;
- не менее 5 МОм при верхнем значении температуры рабочих условий

- не менее 20 МОм при нормальных условиях;
- не менее 5 МОм при верхнем значении температуры рабочих условий

Сопротивление изоляции между выходными цепями взрывобезопасной
зоны и цепями питания, не менее

- не менее 20 МОм при нормальных условиях;
- не менее 5 МОм при верхнем значении температуры рабочих условий

- не менее 20 МОм при нормальных условиях;
- не менее 5 МОм при верхнем значении температуры рабочих условий

Напряжение питания на выходных клеммах 1 и 3 (4 и 6), подаваемое на двухпроводную нагрузку и линию при холостом ходе (для БИБ4/2)


от21,6до26,4В

Ток короткого замыкания выходных клемм 1 и 3 (4 и 6) (для БИБ4/2)

-

от 20 до 40 мА

Напряжение питания на входных клеммах 7 и 10 (9 и 12),
при входном токе до 20 мА (для БИБ4/2)


отО до 5,5 В

*При температуре окружающего воздуха от +15 до +45 °С для БИБ4/2

Приборы обеспечивают режим имитации обрыва во входной цепи взрывобезопасной зоны при обрыве нагрузки или линии на выходе во взрывоопасной зоне. Остаточный ток во входной цепи приборов в этом режиме не превышает 1,5 мА при напряжении 24 В на входных клеммах.

На передней панели приборов БИБ4 и БИБ4/2 размещен светодиод ПИТАНИЕ зеленого цвета.

Электрические параметры и характеристики

  • Питание приборов осуществляется от внешнего блока питания напряжением (24 ± 2,4) В.
  • Ток потребления приборов составляет не более 135 мАдля БИБ4 и не более 300 мА для БИБ4/2.
  • По степени защиты от поражения электрическим током приборы относятся к классу защиты I для БИБ4 и классу защиты III для БИБ4/2 в соответствии с требованиями ГОСТ 12.2.007.0.
  • Нормальное функционирование приборов обеспечивается при длине соединительного кабеля между прибором и нагрузкой не более 1,5 км. Разрешается применение экранированных контрольных кабелей со следующими параметрами: РКАБ ≤ 100 Ом, СКАБ ≤0,1 мкФ, LКАБ ≤ 2 мГн.

Приборы предназначены для непрерывной работы.

Приборы размещаются во взрывобезопасной зоне. 2.2

Метрологические характеристики БИБ4 приведены в таблице VI.4.2.

Таблица VI.4.2

Наименование

Значение

Приделы допускаемой приведенной основной погрешности выходного сигнала с
учетом нелинейности, % от диапазона выходного сигнала, не более

±0,15

Изменение выходного сигнала при изменении нагрузки от 0 до 750 Ом, %
от диапазона выходного сигнала, не более

±0,05

Изменение выходного сигнала при изменении температуры окружающей
среды, %/°С от диапазона выходного сигнала, не более

±0,02

Метрологические характеристики БИБ4/2 приведены в таблице VI.4.3.

Таблица VI.4.3

Наименование

Значение

Пределы допускаемой приведенной основной погрешности выходного сигнала с учетом нелинейности, %, не более

±0,15

Пределы допускаемой приведенной дополнительной погрешности выходного сигнала при изменении нагрузки от минимального до максимального значения, %, не более

±0,05

Пределы допускаемой приведенной дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10°С, %, не более

±0,15

Характеристики искробезопасности приборов приведены в таблице VI.4.4.


Наименование

БИБ4

БИБ4/2

Максимальное значение

U0=27,6B; l0=90 мА

U0=29,7 В; l0=40 мА

Уровень искробезопасной цепи

ib

ib

Подгруппа

IIВ

IIВ

Со, мкФ

0,25

0,25

U, мГн

2

2
