Бурильно-крановая машина БКМ-321

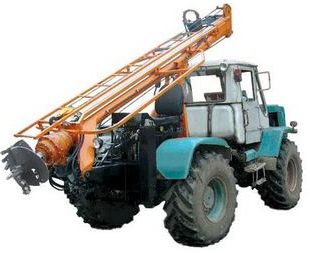

Ямобур БКМ-321



Бурильно-крановая машина (ямобур) БКМ-321 представляет собой буровую установку с крановым оборудованием, установленную на шасси колесного трактора Т-150. Помимо собственно бурового агрегата буровая установка включает телескопическое крановое оборудование (высота телескопируемой части - 3,6 метров), что позволяет поднимать груз массой до 2 т на высоту до 8 метров.  В верхней части кранового оборудования установлен поворотный блок, позволяющий поднимать груз с любой стороны установки. Хороший обзор рабочей зоны достигается за счет выноса пульта управления на буровую установку. Установка опор и столбов производится при незначительном смещении бурильно-крановой машины.

Тип основного бурового инструмента – лопастной бур. Привод подачи бурового инструмента - гидравлический. Привод вращения бурового инструмента – гидравлический.

Конструктивные особенности ямобура (бурильно-крановой машины) БКМ-321:

  • применён гидравлический привод вращения штанги с автоматическим регулятором скорости вращения и крутящего момента;
  • в гидросистеме машины использованы комплектующие изделия ведущих производителей;
  • усилены металлоконструкции несущей рамы, кранового устройства, опорных элементов и других узлов за счёт применения замкнутых профилей, соединений «в шип» с последующей сваркой, использования гибочных операций вместо сварки и других технических решений;
  • применена гидравлическая лебёдка грузоподъёмностью 2 т;
  • в гидросистеме машины применены рукава высокого давления специального исполнения, позволяющие отказаться от металлических трубопроводов.

Технические характеристики бурильно-крановой машины (ямобура) БКМ-321

Базовое шасси Т – 150 (колёсный)
Глубина бурения, м 3
Диаметр бурения, м 0,25; 0,36; 0,50; 0,63; 0,80
Угол бурения, градусов 60...106
Максимальный крутящий момент на бурильном инструменте, Н.м 4900
Грузоподъемность кранового оборудования, кг 2000
Максимальная высота подъема грузового крюка, м 8
Дополнительное подъемное оборудование усилием (т) До 5
Мощность привода оборудования, кВт, не более 80
Масса оборудования, кг 1900
Буровой инструмент Лопастной бур
Тип привода вращения и подачи бурильного инструмента Гидравлический
Техническая производительность (при бурении скважин диаметром 0,5 м и установке в них опор), шт./ч 5
Масса полная, кг, не более 9000

Дополнительное оборудование:

  • Дополнительное раскрепляющее устройство ДРУ-01
