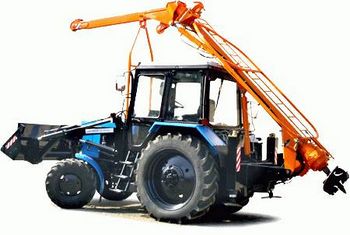

Бурильная машина БМ-205Д

Бурильно-крановая машина для бурения и установки опор БМ-205Д

Бурильная машина БМ-205Д может использоваться для бурения и установки опор при строительстве линий электропередачи и связи, ремонте и обслуживании ЛЭП. Ямобур также применяется при планировке небольших строительных площадок; засыпке траншей и ям; погрузке и транспортировании сыпучих материалов на небольшие расстояния.

БМ-205Д выпускается в двух вариантах комплектации - с бульдозерным отвалом и ковшом фронтального погрузчика. Тип бурового инструмента - лопастной бур. Тип привода подачи бурового инструмента - гидравлический. Тип привода вращения бурового инструмента - гидравлический.

Наличие регулируемой гидравликой подачи бура на забой и автоматического регулирования скорости вращения бура позволяет выбрать наиболее оптимальный и быстрый режим бурения грунта.

Отличительные особенности бурильной машины БМ-205Д. Современный подход к конструкции изделия:

  • применён гидравлический привод вращения штанги с автоматическим регулятором скорости вращения и крутящего момента;
  • усилены металлоконструкции несущей рамы, кранового устройства, опорных элементов и других узлов за счёт применения замкнутых профилей, соединений «в шип» с последующей сваркой, использования гибочных операций вместо сварки и других технических решений;
  • возможны модификации ямобура без кранового устройства или с лебедкой грузоподъемностью до 1,5 тонн;
  • предусмотрена возможность установки дополнительного раскрепляющего устройства и съёмной лестницы, сваебойного дизель-молота.
  • в гидросистеме машины применены рукава высокого давления специального исполнения, позволяющие отказаться от металлических трубопроводов.

Технические характеристики бурильно-крановой машины БМ-205Д


Базовое шасси Колесный трактор
МТЗ-82.1 /82П
Максимальная глубина бурения, м 3
Диаметр бурения 0,36; 0,50; 0,63; 0,80
Способ бурения Циклический
Угол бурения, градусов 60−102
Максимальный крутящий момент на бурильном инструменте Нм 4900
Расчетная максимальная осевая нагрузка на бурильном инструменте при выглублении, кН 31,65
Тип привода подачи бурильного инструмента Гидравлический
Тип привода вращения бурильного инструмента Гидравлический
Тип привода кранового оборудования Гидравлический
Частота вращения бурильного инструмента, об/мин 40-90
Максимальная грузоподъёмность кранового оборудования, кг 1250; 1400
Максимальная грузоподъемность погрузчика, кг 750
Максимальная высота подъёма грузового крюка, м 7
Техническая производительность (при бурении скважин диаметром 0,5 м на глубину 3 м в немерзлых грунтах III категории), м/ч 15
Преодолеваемый уклон в транспортном положении, градусов
   - продольный 15
   - поперечный 12
Габаритные размеры в транспортном положении, мм
   - длина 7400
   - ширина 2100
   - высота 3990
Габаритные размеры в рабочем положении, мм
   - длина 7400
   - ширина 2100
   - высота 7500
Масса полная, кг 6500
Скорость транспортная, км/ч 20
Удельный контрольный расход топлива в режиме бурения, литров 13

Комплектация бурильно-крановой машины БМ-205Д

Бурильно-крановая машина БМ-205Д, производится в  следующих вариантах комплектации:

Наименование Шасси Оборудование
БМ-205Д МТЗ-82 с отвалом
БМ-205Д-01 МТЗ-82 с загрузочным устройством
БМ-205Д-01 МТЗ-82 П с отвалом
БМ-205Д-01 МТЗ-82 П с загрузочным устройством
