Бурильно-сваебойная машина БМ-831

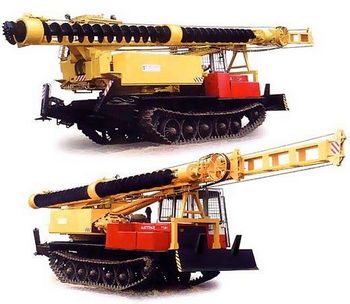

Бурильно-сваебойная машина БМ-831 для бурения скважин

Бурильно-сваебойная машина БМ-831 предназначена для бурения скважин в грунтах до IV категории по СНиП IV-2-82, включая вечномерзлые, а также высоконасыщенные влагой, с наличием плывунов и линз, установки и забивания железобетонных и металлических свай при строительстве свайных фундаментов зданий и сооружений, линий электропередачи и пр.

Эксплуатация БМ-831 допускается в районах с умеренным климатом в интервале температур окружающего воздуха от - 40оС до + 40оС.

Комплектация бурильно-сваебойной машины БМ-831

Краткое наименование комплектации Обозначение
комплектации
Машина бурильная БМ-831
Машина бурильная с молотом дизельным МСДТ-600 БМ-831-01
Машина бурильная с молотом дизельным МСДТ-1250 БМ-831-02
Машина бурильная с молотом дизельным МСДТ-600 без механизма подачи БМ-831-03
Машина бурильная с молотом дизельным МСДТ-1250 без механизма подачи БМ-831-04

Технические характеристики бурильно-сваебойной машины БМ-831

Базовое шасси Гусеничный
трактор ТТ-4М
Максимальная глубина бурения (телескопическим шнеком) с непрерывной подачей бурильного инструмента, м 8 (15)
Диаметр бурения, м 0,15*; 0,20*; 0,25*; 0,36; 0,40; 0,45; 0,50
Тип основного бурильного инструмента снаряд буровой шнековый
Угол бурения, градусов 80...95
Тип привода подачи бурильного инструмента Гидравлический
Тип привода вращения бурильного инструмента Гидравлический
Угол поворота платформы, градусов 180
Время бурения скважины диаметром 0,36 м на глубину 8 м (не мёрзлом грунте III категории), мин 15
Максимальный крутящий момент на бурильном инструменте, Нм 14700
Расчетная максимальная осевая нагрузка на бурильном инструменте при заглублении, кН 98
Расчетная максимальная осевая нагрузка на бурильном инструменте при выглублении, кН 68,6
Частота вращения бурильного инструмента об/мин 32,5 — 80
Максимальное продольное перемещение мачты, м 0,8
Грузоподъемность, кг
   - лебёдки подъёма сваи 3000
   - лебедки подъема дизельного молота 3000
Максимальная высота подъема грузового крюка, м 10
Максимальная допустимая длина устанавливаемой сваи, м 8 (12)
Масса забиваемой сваи, кг
   - БМ-831-01, БМ-831-03 1200
   - БМ-831-02, БМ-831-04 3000
Преодолеваемый уклон в транспортном положении, градусов
   - продольный 25
   - поперечный 20
Габаритные размеры в транспортном положении, мм
   - длина 13600
   - ширина 2800
   - высота 3700
Габаритные размеры в рабочем положении, мм
   - длина 10400
   - ширина 4500
   - высота 13800
Масса общая (в комплектации бурильная машина), кг 25000
* - по спецзаказу
