Буримость горных пород по методу ЦНИГРИ

Метод ЦНИГРИ

По методу ЦНИГРИ для определения буримости горных пород (т.е. сопротивляемости горной породы разрушению породоразрушающим инструментом) рекомендуется учитывать динамическую прочность пород (Fд, 1/мм или ммֿ¹) и их абразивность (Кабр, мг) через объединенный расчетный показатель ρм.
Объединенный расчетный показатель ρм определяется по формуле:

Показатели динамической прочности породы и их абразивности определяются лабораторными способами.

Определение динамической прочности горных пород

Динамическая прочность горных пород определяется по методу К. И. Сыскова и М. М. Протодьяконова (метод толчения) с помощью прибора ПОК (прибор определения крепости пород).

Прибор для определения динамической прочности горных пород по методу толчения состоит из трубного копра а и объемомера б (рис. 5.1).

Рис. 5.1. Прибор для определения динамической прочности горных пород по методу толчения
а - трубный копер; б - труба с поршнем, 1 - упор; 2 - груз; 3 - труба; 4 - стакан.

Образец горной породы разбивают на куски размером 1,5-2,0 см в поперечнике; из этих кусков отбирают пять проб (по пять кусков в каждой пробе); каждую пробу помещают в стальной стакан 4 и толкут, сбрасывая на нее 10 раз с высоты 0,6 м груз массой 2,4 кг. Все пробы толченой породы ссыпают в сито с отверстиями 0,5 мм и просеивают; материал, прошедший сито, высыпают в трубку объемомера, в которую вставляют поршень до упора и по имеющейся на нем шкале делают отсчет.
Показатель динамической прочности породы Fд определяется по формуле:

Fд = 20n / l

где n - число сбрасываний груза; l - высота столбика раздробленной породы, мм.

Метод прост. Результаты, полученные этим методом для одних и тех же пород, отличаются большой стабильностью.

Определение абразивности горных пород

Определение абразивности Кабр горных пород основано на установлении потери массы эталонного материала (шариков свинцовой дроби, обычно охотничья дробь № 5, 4 или 3) в результате его истирания раздробленной породой (размер фракции не более 0,5 мм, полученной толчением при определении ее динамической прочности.
Определение абразивности горных пород осуществляется с помощью прибора ПОАП-2М по формуле:



Кабр = 0,01Q

где Q - потеря массы дроби, мг (определенной по 19 дробинкам № 5).

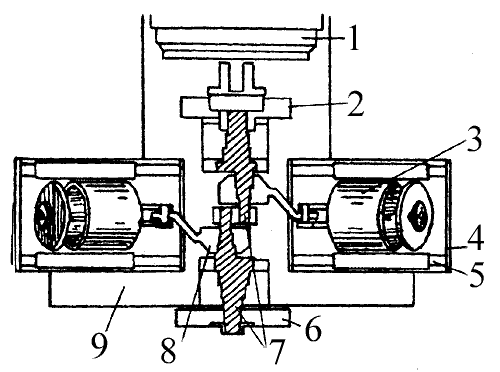

Схема прибора ПОАП-2 показана на рис. 5.2.

Рис. 5.2. Схема прибора ПОАП-2 для определения абразивности горных пород.

1 - электродвигатель; 2 - муфта; 3 - рабочий орган; 4 - скоба; 5 - направляющая; 6 - маховик; 7 - вал; 8 - шатун; 9 - плита (основание прибора).

Зная Fд и Кабр рассчитывают объединенный показатель ρм. Шкала определения буримости горных пород с помощью объединенного показателя ρм по этому методу приведена в табл. 5.8.





Таблица 5.8. Шкала определения категорий пород по объединенному расчетному показате¬ле их абразивности и динамической прочности

Категория пород по буримости Объединенный показатель рм
III 2,0-3,0
IV 3,1-4,5
V 4,6-6,7
VI 6,8-10,1
VII 10,2-15,1
VIII 15,2-22,7
IX 22,8-34,1
X 34,2-51,2
XI 51,3-76,8
XII 76,9-115,2

В соответствии с приведенной шкалой составлена классификация горных пород по твердости (табл. 5.9).

Таблица 5.9. Классификация горных пород по твердости

Объединенный показатель pм 51,3—115,2 15,2—51,3 6,8—15,1 3,1—6,7 1,0—3,0
Категория пород по буримости XI—XII VIII—X VI—VII IV—V I—III
Характеристика пород в высшей степени твердые очень твердые и твердые средней твердости малой твердости мягкие
Группа пород по твердости I II III IV V

В том случае, если оперативное определение значений динамической прочности породы и ее абразивности по каким-либо причинам затруднено, можно для приближенной оценки этих свойств пород воспользоваться значениями этих показателей, определенными в соответствии с ОСТ 41-89-74 для наиболее распространенных разновидностей горных пород (табл. 5.14).
