Датчик уровня ультразвуковой многофункциональный ДУУ5

Назначение датчика уровня ДУУ5

Датчик уровня ультразвуковой ДУУ5 предназначен для измерения уровня и температуры различных жидкостей. Применяется в системах автоматизации производственных объектов нефтегазовой, нефтехимической, химической, энергетической, металлургической, пищевой и других отраслей промышленности в аппаратах с атмосферным или избыточным (до 2,0 МПа) давлением.

Датчик устанавливается на объектах в зонах класса 1 и класса 2 по ГОСТ Р 51330.9, где возможно образование смесей горючих газов и паров с воздухом категории ИВ по ГОСТ Р 51330.11 температурной группы Т5 включительно согласно ГОСТ Р 51330.0.

Датчик соответствует требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10, имеет взрывобезопасный уровень взрывозащиты, вид взрывозащиты «Искробезопасная электрическая цепь», маркировку взрывозащиты «1ExibMBT5 X» и может применяться во взрывоопасных зонах согласно требованиям главы 7.3 ПУЭ (шестое издание) и других нормативно-технических документов, регламентирующих применение электрооборудования во взрывоопасных зонах.

Датчик внесен в Государственный реестр средств измерений.

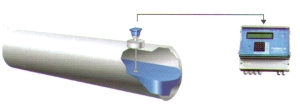

Датчик ДУУ5 предназначен для построения систем автоматизации совместно с контроллером ГАММА-10.

Контролируемая среда

Чистые нефтепродукты, а также другие неагрессивные жидкости различных производств.

Датчик состоит из:

  • первичного преобразователя (ПП) датчика;
  • чувствительного элемента (ЧЭ);
  • поплавка с постоянным магнитом, скользящего по ЧЭ. Датчик комплектуется поплавками типа I.

Принцип работы прибора

Измерение уровня продукта основано на измерении времени распространения в стальной проволоке короткого импульса упругой деформации. По всей длине проволоки намотана катушка, в которой протекает импульс тока, создавая магнитное поле. В месте расположения поплавка с постоянным магнитом, скользящего вдоль проволоки, в ней под действием магнитострикционного эффекта возникает импульс продольной деформации, который распространяется по проволоке и фиксируется закрепленным на ней пьезоэлементом. Кроме того, возникает импульс упругой деформации, отраженный от нижнего конца чувствительного элемента датчика и принимаемый пьезоэлементом.

Измерение времени, прошедшего с момента формирования импульса тока до момента приема импульсов упругой деформации, принятых и преобразованных пьезоэлементом, позволяет определить расстояние до местоположения поплавка, определяемого положением уровня жидкости.

Установка прибора

  • Установка датчика на резервуаре осуществляется сверху на имеющемся или специально образованном посадочном месте. Максимальное отклонение оси датчика от вертикали ±1.
  • Вертикальность установки должна обеспечиваться посадочным местом, подготовленным потребителем.
  • Рекомендуется устанавливать датчик на втулку, входящую в комплект поставки датчика. Допускается использование других вариантов установки датчика по согласованию с предприятием-изготовителем.

Комплект поставки датчика ДУУ5

В комплект поставки входят:

руководство по эксплуатации УНКР.407533.041 РЭ

1 шт.

паспортУНКР.407533.041 ПС

1 шт.

датчик уровня ультразвуковой ДУУ5 УНКР.407533.041

1 шт.

втулкаУНКР.302639.001

1 шт.

заглушка УНКР.711100.001

1 шт.

прокладка УНКР.754176.002

1 шт.

Технические данные датчика уровня ДУУ5

Основные технические характеристики и условия эксплуатации датчика даны в таблице II.2.1.

Таблица II.2.1


Наименование параметра

ДУУ5

1

Длина чувствительного элемента

от 1,5 до 4 м

2

Температура контролируемой среды

от минус 45 до +75 ºС
(по специальному заказу до 120 ºС)

3

Давление контролируемой среды

до 2,0 МПа

4

Плотность контролируемой среды

от 540 до 1500 кг/м3

5

Маркировка взрывозащиты

1ExibllBT5X

6

Степень защиты

IP68 по ГОСТ 14254

7

Климатическое исполнение

ОМ1,5поГОСТ 15150

8

Температура внешней среды

от минус 45 до +75 ºС

9

Пределы изменения атмосферного давления

от 84 до 106,7 кПа

10

Тип атмосферы

III, IV (морская и
приморско-промышленная)

11

Срок службы

не менее 10 лет

12

Масса

не более 3,6 кг

13

Габаритные размеры

не превышают 145x215x(130+L*) мм

* «L» - длина чувствительного элемента.

Вязкость не ограничивается при отсутствии застывания контролируемой среды и отсутствии отложений на элементах конструкции датчика, препятствующих перемещению поплавка.

Верхний неизмеряемый уровень не более (0,24 + Нп - Нпогр), м, где Нп - высота поплавка, Нпогр - глубина погружения поплавка, м. Конкретное значение определяется геометрическими размерами поплавка.

Нижний неизмеряемый уровень не более (0,08 + Нпогр), м, где Нпогр - глубина погружения поплавка, м.

Пределы допускаемой абсолютной основной погрешности измерений уровня не более ± 1 мм.

Дополнительная погрешность измерений уровня вызывается изменением плотности жидкости в рабочем диапазоне температур. Ее величина определяется геометрическими размерами поплавка и разницей плотностей поплавка и продукта и должна быть не более ± 0,4 мм на 10°С.

Пределы допускаемой абсолютной основной погрешности измерения температуры:

  • в диапазоне температур от минус 45 до минус 10 ºС не более ±2 °С;
  • в диапазоне температур свыше минус 10 до +75 °С не более ±0,5 ºС.

Электрические параметры и характеристики

  • Питание датчика осуществляется от вторичного прибора постоянным искробезо-пасным напряжением +12 В.
  • Ток потребления датчика составляет не более 36 мА.
  • По степени защиты от поражения электрическим током датчик относится к классу защиты III в соответствии с требованиями ГОСТ 12.2.007.0.
  • Связь датчика с вторичным прибором осуществляется с помощью экранированного четырехпроводного кабеля. Для повышения устойчивости датчика к промышленным помехам рекомендуется применять кабель - две витые пары в экране.
  • Нормальное функционирование датчика обеспечивается при длине соединительного кабеля между датчиком и вторичным прибором не более 1,5 км. Разрешается применение экранированных контрольных кабелей со следующими параметрами: RКАБ≤100 Ом,
    СКАБ ≤0,1 мкф, LКАБ≤2 мГн.
  • Обмен информацией датчика с вторичным прибором ведется последовательным кодом в асинхронном полудуплексном режиме по внутреннему протоколу. Скорость передачи определяется положением выключателей на плате датчика и составляет 2400 бит/с или 4800 бит/с. По умолчанию установлена скорость обмена 4800 бит/с.

Габаритные размеры датчика ДУУ5
