Полуавтоматические элеваторы

Техническая характеристика полуавтоматических элеваторов

Элеватор ЭН-12,5 (табл.3.27) (вместо МЗ-50-80-2) имеет упор в специальный наголовник, надеваемый на верхний конец трубы сбоку в прорезь замка. Элеватор состоит из корпуса, затвора, серьги, отражателя и подвески (рис. 3.12, а). При спуске свечи элеватор надевают внизу сбоку, закрывают защелку и лебедкой станка поднимают по трубе вверх до упора в наголовник. Свеча на элеваторе перемещается с подсвечника и после соединения с колонной спускается в скважину. Свеча фиксируется на подкладной вилке, элеватор и наголовник снимаются.

При подъеме свечи затвор с элеватора снимают. Заводят его сбоку трубы под наголовник, поднимают свечу и перемещают ее на подсвечник. При спуске элеватора конец свечи скользит по отражателю, элеватор отклоняется в сторону открытого зева и выходит из контакта с трубой. Элеватор спускают вниз за следующей свечой.

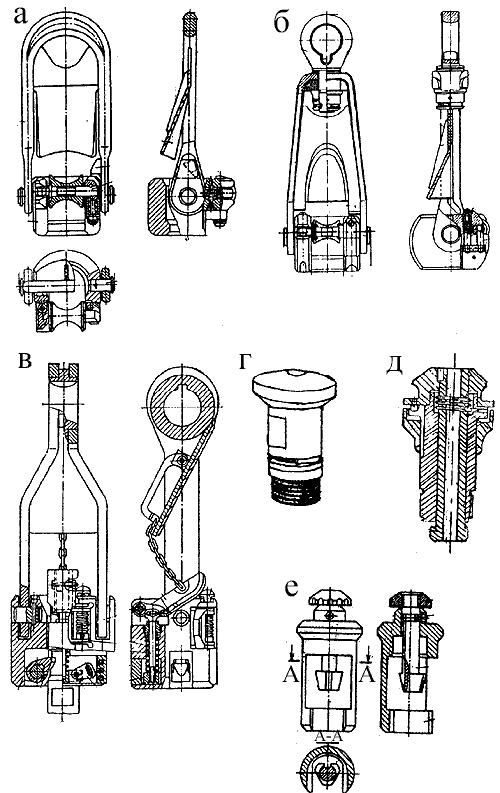

Рис. 3.12. Полуавтоматические элеваторы и наголовники к ним.
а - элеватор ЭН-12,5 грузоподъемностью 12,5 тс; б - элеватор ЭН2-20 грузоподъемностью 32 тс; в - элеватор Э18/50 для работы без наголовников; г-наголовник (Р-70/110, Р-70-90) с пружинной шайбой для элеватора ЭН2-20; д - наголовник для труб ССК с эксцентриком; е - наголовник для элеватора.

Полуавтоматический элеватор ЭН2-20 (рис. 3.12, б) предназначен для работы с бурильной колонной комплексов КССК-76, ЛБТН-54 и СБМТ-50 с использованием наголовников различных конструкций. Он используется при бурении установками УКБ-7, УКБ-8 и ЗИФ-1200МР.

Наголовники имеют с трубой резьбовое соединение с фиксацией резьбы в виде пружинной шайбы (Р-70/110, Р-70/90) для КССК (рис. 3.12, г) или подпружиненного эксцентрика, который расклинивается о внутреннюю поверхность трубы (04.200 ССК) (рис. 3.12, д). Запоры резьбы предназначены для исключения разворота наголовника в момент упругого раскручивания каната лебедки при подъеме колонны. Наголовник для элеватора ЭН-12,5 (МЗ-50-80) безрезьбовой. Он надевается сбоку на прорезь в замке и фиксируется стержнем (рис. 3.12, е).

Типоразмер наголовника при поставке полуавтоматического элеватора определяется заказчиком в зависимости от типа бурильной колонны.

Известны полуавтоматические элеваторы, работающие без наголовников, однако в этом случае на замках бурильных труб требуется выполнение дополнительных конструктивных элементов в виде круговых проточек или буртов. Эти элеваторы более сложны по устройству. Элеваторы Э-18/50 для труб диаметром 50 мм муфтово-замкового соединения имеют упор двумя кулачками в кольцевую проточку на муфте замка трубы. Положение кулачков управляется копиром, который скользит по трубе. При выходе копира на верхний конец свечи кулачки выходят из корпуса и упираются в бурт кольцевой проточки. Элеваторы имеют управляемые створки для перекрытия зева в корпусе (рис. 3.12, в).

Таблица 3.27. Техническая характеристика полуавтоматических элеваторов

Тип полуавтоматического элеватора ЭН-12,5 ЭН2-20 ЭНЗ-32 Э-18/50
Грузоподъемность, кН (максимальная)
125

320

320

180
Габаритные размеры, мм
     в плане
     высота

230х238
660

240х248
710

228х242
713

220х220
705
Масса, кг 26,0 57,0 57,5 55,0
Тип бурильной колонны СБТМ
СБТН
ССК
КССК-76
ЛБТН-54
СБТМ-50
КССК-76
КССК-76М
КССК-76-3000
КССК-59
СБТМ-50
Способ захвата колонны Под наголовник седлом в корпусе элеватора Без наголовника, поджи­мы кулачками за кольцевую проточку в муфте
