Фрезеры забойные матричные под маркировкой ФЗ

Фрезеры забойные под маркировкой ФЗ (рис.45, табл.27).

Рис.45 Фрезер забойный ФЗ

Таблица 27

Обозначение	Наружный диаметр, мм	Условный диаметр колонны обсадных труб ГОСТ 632-80	Присоединительная резьба по ГОСТ 28487-90
ФЗ-85	85	114	3-66
ФЗ-90	90	114	3-66
ФЗ-95	95	114, 127	3-66
ФЗ-100	100	127	3-66
ФЗ-102	102	127	3-66
ФЗ-105	105	127	3-76
ФЗ-110	110	140	3-76
ФЗ-113	113	140	3-76
ФЗ-115	115	140	3-76
ФЗ-118	118	146	3-76
ФЗ-122	122	146, 168	3-76
ФЗ-124	124	168	3-88
ФЗ-127	127	168	3-88
ФЗ-130	130	168	3-88
ФЗ-135	135	168	3-88
ФЗ-140	140	168	3-88
ФЗ-144	144	168, 178	3-88
ФЗ-150	150	178	3-88
ФЗ-155	155	178	3-88
ФЗ-160	160	178, 194	3-88
ФЗ-165	165	194	3-88
ФЗ-170	170	194	3-88
ФЗ-180	180	219	3-117
ФЗ-185	185	219	3-117
ФЗ-190	190	219, 245	3-117
ФЗ-195	195	219, 245	3-117
ФЗ-200	200	245	3-117
ФЗ-210	210	245, 273	3-117
ФЗ-220	220	245, 273	3-117
ФЗ-240	240	273	3-152
ФЗ-243	243	273, 299	3-152
ФЗ-250	250	299	3-152
ФЗ-260	260	299	3-152
ФЗ-270	270	324	3-152
ФЗ-275	275	324	3-152
ФЗ-290	290	324, 340	3-152
ФЗ-308	308	340	3-152
ФЗ-320	320	351	3-152
ФЗ-375	375	406	3-152
ФЗ-390	390	426	3-152

Выпускаются забойные фрезеры типа ФЗ трех видов в зависимости от площади армировки торцевой (рабочей) поверхности твердосплавной крошкой:

• 1ФЗ — легкого вида (рис. 46);
• 2ФЗ — среднего вида (рис. 47);
• ЗФЗ — тяжелого вида (рис. 48).

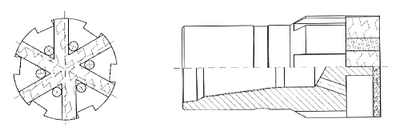

Рис.46 Фрезер забойный типа 1ФЗ

Рис.47 Фрезер забойный типа 2ФЗ

Рис.48 Фрезер забойный типа ЗФЗ

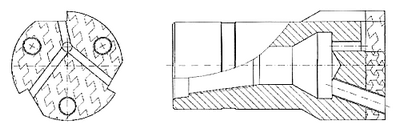

Рис.49 Фрезер забойный типа ЗФЗВ

Фрезеры легкого вида армированы твердым сплавом на 40%, у фрезеров среднего вида площадь армировки составляет 60% и 80% у тяжелого вида.

Фрезеры 1ФЗ и 2ФЗ предназначены для разрушения труб групп прочности Д, К, Е и Л, М соответственно, область применения фрезеров тяжелого вида ЗФЗ — разрушение элементов бурильных колонн, долот, аварийных инструментов из сталей группы прочности Р, Т.

Фрезер ЗФЗВ (рис. 49) отличается от фрезера ЗФЗ вогнутой рабочей поверхностью, позволяющей центрировать незакрепленные объекты фрезерования относительно фрезера.

В табл. 28 приведены основные типоразмеры и характеристики фрезеров забойных.

Таблица 28

Обозначение фрезера	Условный диаметр обсадных труб ГОСТ 632-80	Наружный диаметр, мм	Присоединительная резьба по ГОСТ 28487-90
3 ФЗ	114	85	3-66
	114	90	3-66
	114,127	95	3-66
	127	100	3-66
	127	102	3-66
	127	105	3-76
	140	110	3-76
	140	113	3-76
	140	115	3-76
	146	118	3-76
	146,168	122	3-76
	168	124	3-88
	168	127	3-88
	168	130	3-88
	168	135	3-88
	168	140	3-88
	168,178	144	3-88
	178	150	3-88
	178	155	3-88
	178,194	160	3-88
	194	165	3-88
	194	170	3-88
	219	180	3-117
	219	185	3-117
	219,245	190	3-117
	219,245	195	3-117
	245	200	3-117
	245,273	210	3-117
	245,273	220	3-117
	273	240	3-152
	273,299	243	3-152
	299	250	3-152
	299	260	3-152
	324	270	3-152
	324	275	3-152
	324,340	290	3-152
	340	308	3-152
	351	320	3-152
	406	375	3-177
	426	390	3-177
2ФЗ	114	90	3-66
	127	95	3-66
	127	105	3-66
	140	113	3-76
	140	115	3-76
	140	118	3-76
	146	122	3-76
	146,168	128	3-76
	168	135	3-88
	168	140	3-88
1ФЗ	140	110	3-66
	140	113	3-66
	140,146	115	3-76
	140,146	118	3-76
	146	120	3-76
	146,168	122	3-76
	168	125	3-88
	168	128	3-88
	168	135	3-88
	168,178	140	3-88
	178	143	3-88
	178	146	3-88
	245	200	3-117

Также выпускается широкий ассортимент матричных фрезеров: типа Ф32 (рис. 50) с плоским рабочим торцом и типа ФЗВ2 с вогнутой рабочей поверхностью. Для фрезерования в особо неблагоприятных условиях для получения максимальных значений проходки фрезеры выпускаются с увеличенной толщиной рабочей поверхности фрезера (тип Ф32(ФЗВ2) — У).

Рис.50 Фрезер забойный Ф32-122

В табл. 29 приведены номенклатура и основные характеристики матричных фрезеров Ф32 и ФЗВ2.

Таблица 29


Тип	Размер	Наружный диаметр, мм	Присоединительная резьба по ГОСТ 28487-90 API
Ф32	85...95	85...95	3-66	2 3/8 Reg
Ф32	102...127	102...127	3 - 76	2 7/8 Reg
Ф32	130...145	130...145	3 - 88	3 ½ Reg
Ф32	180... 220	180... 220	3 - 117	4 ½ Reg
Ф32	268...270	268...270	3 - 147	5 ½ FH
ФЗВ2	210...220	210...220	3 - 117	4 ½ Reg
	268...270	268...270	3 - 147	5 ½ FH
