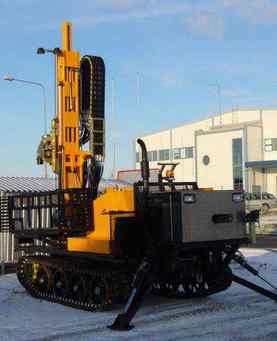

Самоходная буровая установка GM 200






Самоходная буровая установка GM 200 выпускается в двух модификациях:

  • Модель GL предназначена для геологических исследований
  • Модель GT используется для геотехнических исследований

Техническая спецификация:

Общие сведения:

  • Вес: 7000-9000 кг без бурового оборудования, в зависимости от оснащения
  • Длина: 5500 мм с бульдозерным отвалом
  • Ширина: 2200 - 2400 мм, в зависимости от оснащения
  • Высота: 2500 мм (мачта в транспортировочном положении)
  • Дорожный просвет: 480 мм, стандартный

Шасси:

  • Ход: расположенные сзади 2-скоростные гидравлические моторы с тормозами (2 шт)
  • Скорость движения: макс. 6 км/ч
  • Ширина гусеницы: 400 мм
  • Длина гусеницы: 2100-3500 мм
  • 8 колес, направляющие колеса спереди, ведущие колеса сзади, четыре тележки
  • Гусеницы с гидравлическим натяжением, армированные
  • Дизельный двигатель: 129 кВт, жидкостное охлаждение

Подающее устройство:

  • Ход подачи *мм+: 3500 (Ход подачи стандарт, цилиндровая подача или цилиндровая цепная подача)
  • Усилие подачи *кН+: 40 (макс. 80)
  • Усилие подъема *кН+: 70 (макс. 150)
  • Движение стрелы по вертикали: 1500 мм
  • Боковой наклон: ± 12°, 12° назад, а также 80° вперед

Вращающий модуль:

  GL (сверление) GL (алмаз. бурение)  GT (poraus)
Вращающий момент макс. *Nm]: 6000/3000 500 6000/3000
Скорость вращения (об/мин): 60/120 2000 60/120

  • Молот: Furukawa F3, ударная энергия 345 Дж
  • Переходники: шейка вала с подводкой воздуха или воды, с разными видами резьбы
  • Модель GL предназначена для геологический исследований, гидравлическое боковое смещение вращающих блоков

Дополнительное оборудование:

  • Дистанционное радиоуправление
  • Запираемый ящик для инструментов
  • Фары, рабочее освещение, предупреждающие огни
  • Датчики регистрации параметров бурения
  • Подогреватель двигателя Webasto или Termi
  • Электронный проблесковый маячок рабочей установки
  • Система записывающего устройства RUFCO (как вариант Envi)
  • Тиски / зажим для труб
  • Сбрасыватель пыли, эжекторного типа
  • Гидравлические:
      - замок для штанг
      - вод.помпа высок.давления 80 л/мин, 5 - 50 бар
      - лебедка спереди, тяговое усилие 80 кН
      - бульдозерный отвал или подпорки
      - магазин для штанг
      - станок для заточки инструмента
      - труборазворот, легкая модель или вращающийся
      - компрессор для продувки 4 м³ / 7 бар
