Бурильные головки типа М

Основные технические характеристики бурильных головок типа М

Бурильные головки режущего (безопорные) типа (рис. 2.8) предназначены для отбора керна в мягких малоабразивных породах. Они состоят из остова корпуса 1 и муфты 4 с присоединительной резьбой, сваренных между собой. Остов корпуса имеет три ступенчатых лопасти 3, направленных тангенциально к керноприемной полости. Лопасти вооружены твердосплавными зубками 2, закрепленными с помощью пайки. Для подвода промывочной жидкости к забою в бурильных головках предусмотрены промывочные отверстия, расположенные в проемах между лопастями. Разрушение породы резанием обеспечивает плавную работу бурильной колонны в процессе бурения и создает требуемые условия формирования и высокого выноса керна.

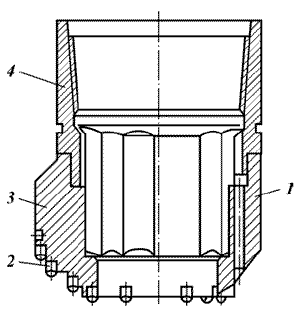

Рис. 2.8. Схема устройства бурильной головки режущего действия типа М: 1 – остов корпуса; 2 – твердосплавный зубок; 3 – лопасть ступенчатая; 4 – муфта с присоединительной резьбой.

Основные технические характеристики бурильных головок типа М

Основные технические характеристики бурильных головок типа М приведены в табл. 2.3.
