Автономный одноточечный инклинометр ИОК-42

Чувствительный элемент

Магнитно-гравитационный чувствительный элемент инклинометра является датчиком зенитного угла и азимута и представляет собой две полусферы, подвешенные в подвижной рамке (рис. 4.31).

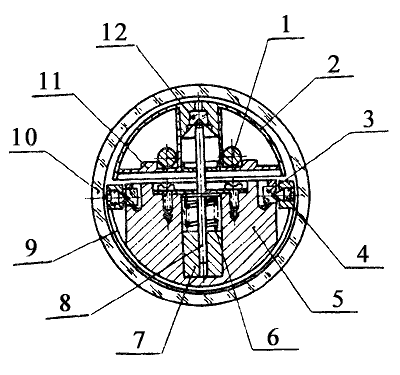

Рис. 4.31. Сферический чувствительный элемент автономного одноточечного инклинометра ИОК-42 ВИТРа.
1 - магниты; 2 - картушка компосная (азимутов); 3, 4 - керн, подпятник; 5 - отвес со шкалой зенитных углов; 6 - пружина; 7 - втулка; 8 - керн картушки; 9 - рамка апсидальная; 10 - стакан из оргстекла; 11 - основание (дно) картушки; 12 - подпятник.


Нижняя полусфера (отвес) со смещенным вниз центром тяжести вращается на агатовых подпятниках в керновых опорах рамки и обеспечивает индикацию зенитного угла. В отвесе, перпендикулярно плоскости среза полусферы, установлен подпружиненный керн, на котором свободно вращается на агатовом подпятнике верхняя полусфера (картушка), являющаяся датчиком азимута, так как вклеенные внутри ее два постоянных магнита ориентируют картушку в направлении магнитного меридиана Земли. Рамка с полусферами вращается вокруг оси инклинометра на бронзовых подшипниках и, благодаря эксцентрично расположенному центру тяжести, всегда самоустанавливается в апсидальной плоскости скважины.


По взаимному расположению сферы отвеса и указателя, закрепленного на рамке, определяют зенитный угол, по расположению осей магнитов относительно апсидальной плоскости, нанесенной на нижней полусфере (отвесе) - азимут.
