Калибраторы (3х) прямолопастные фрезерованные

Технические характеристики калибраторов (3х) прямолопастных фрезерованных

Калибраторы (3х) прямолопастные фрезерованные предназначены для центрирования и улучшения работы долота при бурении скважин в породах мягкой и средней твердости.

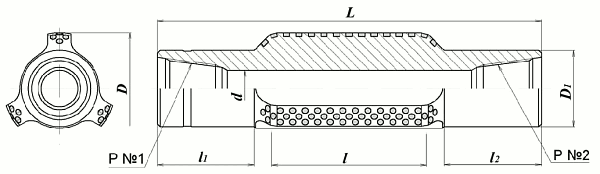

№ п/п Обозначение D, мм D1, мм d, мм L мм l, мм l1, мм l2, мм Резьба №1
ГОСТ28487
Резьба №2
ГОСТ28487
1 КЛН 120,6 МС-5 120,6 92 40 565 164 185 185 3-76 3-76
2 КЛН 132,0 МС-5 132,0 105 40 560 164 185 185 3-88 3-88
3 КЛН 139,7 МС-5 139,7 105 40 570 164 185 185 3-88 3-88
4 КЛН 142,9 МС-5 142,9 105 40 575 164 185 185 3-88 3-88
5 КЛН 146,0 МС-5 146,0 105 40 575 164 185 185 3-88 3-88
6 КЛН 149,2 МС-5 149,2 105 40 580 164 185 185 3-88 3-88
7 КЛН 151,0 МС-5 151,0 105 40 580 164 185 185 3-88 3-88
8 КЛН 158,7 МС-5 158,7 105 40 590 164 185 185 3-88 3-88
9 КЛН 165,1 МС-5 165,1 105 40 675 164 225 225 3-88 3-88
10 КЛН 171,4 МС-5 171,4 105 40 705 188 225 225 3-88 3-88
11 КЛН 187,3 МС-5 187,3 105 40 720 188 225 225 3-88 3-88
12 КЛН 190,5 МС-5 190,5 146 60 825 260 260 260 3-117 3-117
13 КЛН 196,9 МС-5 196,9 146 60 830 260 260 260 3-117 3-117
14 КЛН 200,0 МС-5 200,0 146 60 835 260 260 260 3-117 3-117
15 КЛН 212,7 МС-5 212,7 146 60 885 296 260 260 3-117 3-117
16 КЛН 214,3 МС-5 214,3 146 60 885 296 260 260 3-117 3-117
17 КЛН 215,9 МС-5 215,9 146 60 885 296 260 260 3-117 3-117
18 КЛН 222,3 МС-5 222,3 146 60 890 296 260 260 3-117 3-117
19 КЛН 228,6 МС-5 228,6 146 60 900 296 260 260 3-117 3-117
20 КЛН 244,5 МС-5 244,5 180 70 965 380 260 260 3-152 3-152
21 КЛН 250,8 МС-5 250,8 180 70 970 380 260 260 3-152 3-152
22 КЛН 269,9 МС-5 269,9 180 70 990 380 260 260 3-152 3-152
23 КЛН 295,3 МС-5 295,3 203 70 1020 404 260 260 3-152 3-152
24 КЛН 311,1 МС-5 311,1 203 70 1025 404 260 260 3-152 3-152
25 КЛН 320,0 МС-5 320,0 219 70 1035 404 260 260 3-152 3-152
26 КЛН 349,2 МС-5 349,2 219 70 1065 404 260 260 3-152 3-152
27 КЛН 374,6 МС-5 374,6 241,3 70 1300 464 350 350 3-177 3-177
28 КЛН 381,0 МС-5 381,0 241,3 70 1310 464 350 350 3-177 3-177
29 КЛН 393,7 МС-5 393,7 241,3 70 1320 464 350 350 3-177 3-177
30 КЛН 444,5 МС-5 444,5 241,3 70 1370 464 350 350 3-177 3-177
31 КЛН 469,9 МС-5 469,9 241,3 70 1390 464 350 350 3-177 3-177
32 КЛН 490,0 МС-5 490,0 254 70 1520 584 350 350 3-201 3-201
33 КЛН 508,0 МС-5 508,0 254 70 1540 584 350 350 3-201 3-201
