Забойные комплексы КЕДР-76 и КЕДР-59

Забойные комплексы КЕДР

Предназначены для искривления скважин диаметром 76 и 59 мм в монолитных и слаботрещиноватых породах VI - XI категорий по буримости.

Отклоняющее устройство забойных комплексов (рис. 4.13) содержит нижний подшипниковый узел 1, узел перекоса 2, вал-ротор 3 и узел установки 5. В узле перекоса использованы сменные искривленные патрубки, обеспечивающие различный наклон породоразрушающего инструмента к оси скважины и ее искривление с регулируемой интенсивностью за счет асимметричного разрушения забоя.

Стабилизирующее устройство выполнено в виде распорного клинового механизма 4, который имеет клиновый ползун, расположенный между верхним и нижним полуклиньями и взаимодействующий с ними через Г-образные пазы.

Ориентирующее устройство выполнено в виде винтового механизма со свободно устанавливающимся в апсидальной плоскости шариком, имеет узел ориентации 9, узел блокировки 10, верхний подшипниковый узел 11, верхний вал 12 и узел статорной пружины 13.

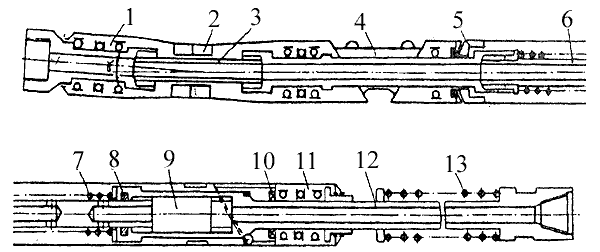

Рис. 4.13
. Забойные комплексы типа «Кедр-76» ЗабНИИ.

Постановка комплекса на забой осуществляется с одновременной подачей промывочной жидкости. При передаче осевой нагрузки последовательно происходит сжатие роторной 7, затем статорной пружины 13, что обеспечивает выдвижение клинового ползуна 4 до взаимодействия со стенкой скважины и создает необходимое распорное усилие. Одновременно при движении вала 12 вниз освобождается шарик и, свободно перекатываясь, устанавливается в апсидальной плоскости. Происходит разблокирование ротора со статором и обеспечивается возможность их относительного вращения. Перемещение разделительного кольца 8 разъединяет осевые каналы шлицевого вала 6, что создает кратковременное повышение давления промывочной жидкости, а затем возврат до рабочих параметров. Этот момент фиксируется по манометру бурового насоса и свидетельствует о постановке комплекса на забой.

Для самоориентирования комплекс поднимают от забоя на 0,2 - 0,5 м, при этом клиновой ползун втягивается в габариты корпуса. При установке шарика в апсидальной плоскости, а затем взаимодействии его с винтовой поверхностью, происходит поворот и установка забойного комплекса в заданное положение. Во время подъема комплекса от забоя разделительное кольцо 8 вновь разъединяет осевые каналы шлицевого вала б, что сопровождается кратковременным повышением давления промывочной жидкости, а затем возвратом до рабочих параметров, что свидетельствует об окончании процесса самоориентирования. Повторная постановка комплекса на забой также сопровождается аналогичным гидравлическим сигналом.

Конструкция забойных комплексов КЕДР-76 и КЕДР-59 обеспечивает:

  • предварительную настройку на требуемую интенсивность искривления
  • возможность регулирования интенсивности искривления в широких пределах (в т. ч. с небольшой для бурения комплексами ССК)
  • многократное самоориентирование в скважине
  • контроль процесса самоориентирования
  • возможность искривления скважины с одновременным отбором керна, в т. ч. по рудной зоне.

Эти качества данных комплексов открывают новые технологические возможности:

  • искусственное искривление на больших глубинах, при зенитных углах до 60° и вязких буровых растворах, где затруднено или невозможно применение спускаемых ориентаторов
  • дохождение до забоя по шламу, заужениям, вывалам и т. д. (без предварительной подготовки скважины) и последующее самоориентирование комплекса на забое
  • искусственное искривление в неустойчивых породах и ослабленных зонах за счет возможности многократного повторного самоориентирования в течение рейса.
