Комплекс КГК-Т

Назначение комплекса

Комплекс КГК-Т (рис. 7.27) включает:

  •  буровую установку УРБ-4ТГК 1
  •  прицеп-емкость ПЕ-2,5Б 2
  •  керноприемное устройство БП-150 3
  •  комплект 4 бурового инструмента № 1 или № 2.

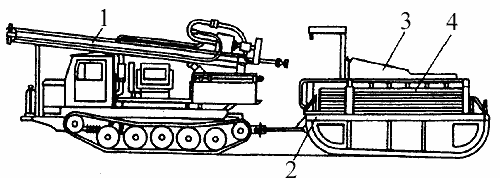

Рис. 7.27. Комплекс технических средств КГК-Т.

Комплекс предназначен для работы в труднодоступных условиях при температурах окружающей среды не ниже 0°С.

Буровая установка УРБ-4ТГК

Буровая установка УРБ-4ТГК максимально унифицирована с буровой установкой УРБ-4Т, выпускаемой заводом им. Воровского.

В установке используется:

  •  двухканальный промывочный сальник,
  •  силовой элеватор,
  •  аварийный домкрат,
  •  трос направляющий,
  •  система промывки скважины,
  •  буровой насос НБ4-320/63,
  •  укрытие рабочего места бурильщика.

Транспортной базой установки УРБ-4ТГК служит трелевочный трактор повышенной проходимости ТТ-4; от двигателя трактора осуществляется привод всего бурового оборудования.
Управление установкой максимально гидрофицировано, что существенно облегчает ее обслуживание.

Емкость, вмещающая 2,5 м3 промывочной жидкости, смонтирована на санях трубчатой конструкции и имеет рабочую площадку. По бокам емкости имеются ложементы для труб, которые закрепляются прижимными планками с помощью откидных болтов. В нижней части емкости расположен бункер для сбора шлама. Очистка емкости от шлама осуществляется через люк, открываемый с помощью рукоятки, расположенной в задней части емкости.
