Клапаны обратные 16ч3р, 16ч3бр, 16ч3п

Клапаны обратные подъёмные фланцевые чугунные на ру = 1,0 МПа и ру = 1,6 МПа

Клапаны обратные подъёмные фланцевые чугунные 16ч3р, 16ч3бр, 16ч3п предназначаются для трубопроводов, транспортирующих воду при температуре до 50° С (16ч3р) и воду или пар при температуре до 225° С (16ч3бр и 16ч3п).

Технические требования регламентированы ГОСТ 11823—74. Клапаны присоединяются к трубопроводу при помощи фланцев, размеры которых установлены ГОСТ 1235—67. Клапаны устанавливаются на горизонтальном трубопроводе крышкой вверх. Среда подается под золотник.

Корпус и крышка изготовляются из чугуна, золотник — из стали, прокладка — из паронита. Уплотнение запорного органа в клапанах 16ч3р с Dy = 40 мм и Dy = 50 мм обеспечивается в золотнике уплотнительным кольцом из резины или кожи, в клапанах 16ч3р в корпусе и золотнике предусмотрены латунные уплотнительные кольца, в клапанах 16ч3п — из фторопласта.

Для клапанов 16ч3р условное давление ру = 1,0 МПа, пробное давление рпр = 1.5 МПа, а рабочее давление допускается до pр = 1,0 МПа при рабочей температуре среды tp≤50° С.

Для клапанов 16ч3бр и 16ч3п ру = 1,6 МПа, pпp = 2,4 МПа; рp = 1,45 МПа при tр= 225°С и рр = 1,6 МПа при tp≤120°С.

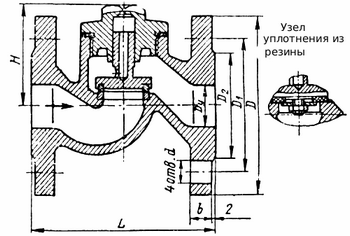

Технические характеристики обратных клапанов 16ч3р, 16ч3бр, 16ч3п


Dy, мм

L

H

Масса, кг

25

120

70

3,3

40

170

95

7

50

200

105

9,4
