Клапаны обратные 19с35нж

Клапаны обратные поворотные однодисковые фланцевые стальные на ру = 2,5 МПа

Клапаны обратные поворотные однодисковые фланцевые стальные 19с35нж предназначаются для предотвращения обратного потока среды в трубопроводах, транспортирующих воду, пар и другие неагрессивные среды при рабочей температуре до 425° С.

Клапаны присоединяются к трубопроводу при помощи фланцев, размеры которых установлены ГОСТ 12821—67. Клапаны устанавливаются в рабочем положении на горизонтальном трубопроводе основанием вниз, на вертикальном трубопроводе — входным фланцем вниз. Среда подается под диск.

Уплотнительные поверхности корпуса и диска наплавлены сплавом повышенной стойкости. Корпус, крышка и диск изготовляются из стали. Гидравлическое испытание клапанов на прочность производится при пробном давлении рпр = 3,8 МПа.

При рабочей температуре tр= 425°С допускается рабочее давление рр = 1,4 Мпа.

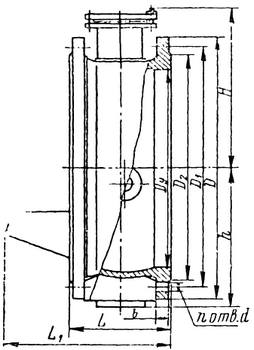

Технические характеристики обратных клапанов 19с35нж


Dy, мм

L

L1

D

D1

D1

800

500

720

1075

990

930

1000

500

830

1375

1210

1140

Dy, мм

b

d

H

h

n

Масса, кг

мм

800

59

46

670

565

24

790

1000

63

58

800

690

28

1183
