Клапаны обратные КЗ 44067

Клапаны обратные поворотные фланцевые чугунные безударные на ру = 1,0 МПа

Клапаны обратные поворотные фланцевые чугунные безударные КЗ 44067  предназначаются для предотвращения обратного потока в трубопроводах, транспортирующих воду и пар при рабочей температуре до 225° С, нефть и маслянистые жидкости при рабочей температуре до 300° С.

Конструкция клапанов, основные размеры и поставка регламентированы ГОСТ 19827—74. Клапаны устанавливаются на горизонтальном трубопроводе с горизонтальным расположением оси диска, на вертикальном трубопроводе — уплотнителыюй поверхностью корпуса вверх. Рабочая среда подается под диск.

Присоединяются к трубопроводу с помощью ответных фланцев, стягиваемых шпильками. Основные детали изготовляются из следующих материалов: корпус и диск — из чугуна, прокладка — из паронита.

Гидравлическое испытание клапанов на прочность производится при пробном давлении рпр = 1,5 МПа. При рабочей температуре tр= 300°С допускается рабочее давление среды рр = 0,8 Мпа.

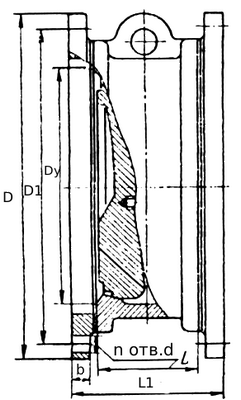

Технические характеристики обратных клапанов КЗ 44067


Dy, мм

L

L1

D

D1

b

d

n

Масса, кг

мм

300

130

184

440

400

24

23

12

45

400

170

232

565

515

26

27

16

128

500

200

266

670

620

28

27

20

183

600

240

318

780

725

31

30

20

237

* Без ответых фланцев
