Ключи турбобурные

Характеристика ключей турбобурных

Ключи турбобурные типов К-2 и К-7 (рис. 3.59) предназначены для свинчивания и развинчивания резьбовых соединений корпусных деталей забойных двигателей при их ремонте. Ключ состоит из привода вращения патрона 1, пульта управления 2 и механизма задержки 3, установленного подвижно на стальной раме. Шпиндель привода вращения и задерживающее устройство ключа имеют центральное проходное отверстие, что делает возможным сборку-разборку любых компоновок ГЗД. Активная система измерения крутящего момента производит контроль его во время работы и автоматическое отключение привода вращения при достижении заданных параметров. Высокую производительность ремонтных работ обеспечивает регулируемое круговое вращение приводного патрона.

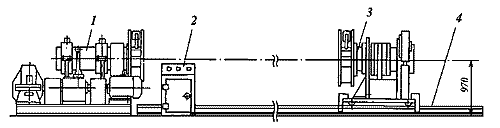

Рис. 3.59. Ключ турбобурный типа К-2(7):
1 — привод вращения патрона; 2 — пульт управления; 3 — механизм задержки; 4 — рама стальная.

Технические характеристики ключей турбобурных

Основные параметры ключей типов К-2 и К-7 приведены в табл. 3.42.

Таблица  3.42 Технические характеристики ключей турбобурных типов К-2 и К-7


Показатели К-2 К-7
Диапазон диаметров зажимаемых деталей, мм 54-127 80-240
Максимальный крутящий момент, кг·м 2200 7000
Диапазон частоты вращения патрона, об/мин 2-4 1,3-17
Давление воздуха в пневмосистеме, МПа - 0,6-0,8
Габаритные размеры, мм 7100×2100×1200 8000×2000×1500
Масса, кг 2700 8500
Параметры привода:
     тип электродвигателя с фазным ротором
     мощность электродвигателя, кВт
     частота вращения, об/мин

МТФ-112-6
5,0
960

МТФ-312-6
15,0
960
Напряжение в сети переменного тока, В 380 380
Управляющий контроллер ККТ-61 ККТ-61
