Краны со смазкой 11с20бк

Краны со смазкой 11с20бк фланцевые или с патрубками под приварку стальные на ру = 6,4 МПа

Условное обозначение кранов с фланцевым присоединением по ГОСТ 12822—67 — 11с20бк; с патрубками под приварку стальных — 11с20бк1. Предназначаются для установки на газопроводах, транспортирующих природный, попутный нефтяной или искусственный газ с температурой от —40 до +70° С.

Нормальная работа крана обеспечивается при температуре окружающего воздуха от —40 до +40° С. Краны могут устанавливаться в любом рабочем положении, кроме положения шпинделем вниз. Управление кранами ручное с помощью рукоятки, поворот пробки ограничен в пределах 90°. Для снижения сил трения к трущимся поверхностям периодически должна подаваться специальная смазка путем поджатия болта, расположенного в верхней части шпинделя.

Смазка подается по каналам, имеющимся на поверхности корпуса и пробки. Корпус и крышка изготовлены из стали, пробка — из модифицированного чугуна. Для набивки сальника используется пропитанный асбест. Посадка пробки крана регулируется болтом, расположенным в нижней части крана.

Краны испытываются на прочность при пробном давлении рпр = 9,6 МПа. Допустимое рабочее давление рр = 6,4 МПа при рабочей температуре среды tр ≤70° С.

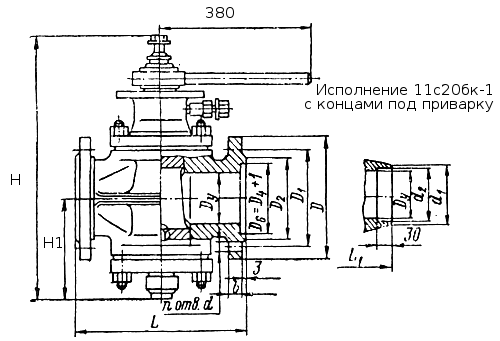

Технические характеристики кранов со смазкой 11с20бк



Dy, мм

L

H

H1

L1

d1

d2

Масса, кг

мм

11с20бк

11с20бк1

50

250

440

150

300

60

50

33

32

80

310

490

185

350

91

80

61

60

100

350

540

295

400

109

98

79

78
