Краны со смазкой с червячным редуктором 11с320бк

Краны со смазкой с червячным редуктором фланцевые или с патрубками под приварку стальные на ру = 6,4 МПА

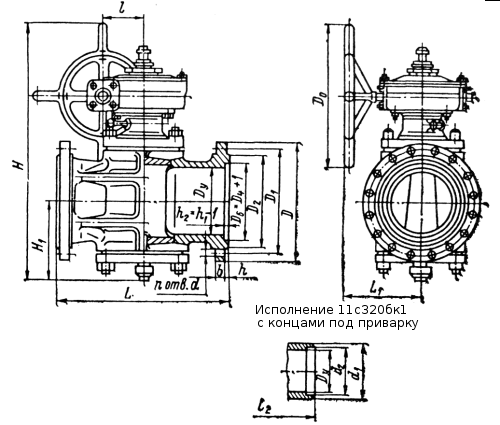

Условное обозначение кранов с фланцами 11с320бк, с патрубками под приварку — 11с320бк1.

Краны со смазкой с червячным редуктором фланцевые или с патрубками под приварку стальные предназначаются для трубопроводов, транспортирующих природный, попутный нефтяной или искусственный газ с температурой от —40 до +70° С. Нормальная работа крана обеспечивается при температуре окружающего воздуха от —40 до +40 С. Кран может быть установлен на трубопроводе в любом рабочем положении, кроме положения шпинделем вниз.Присоединительные фланцы выполняются по ГОСТ 12822—67.

Управление краном ручное с помощью червячной передачи. Для снижения сил трения между пробкой и корпусом и уменьшения усилий, необходимых для управления краном, к трущимся конусным поверхностям периодически должна подаваться специальная смазка. Это осуществляется путем поджатия болта, расположенного в верхней части шпинделя. Смазка поступает через предусмотренные для этой цели каналы в шпинделе и корпусе крана.

Посадка пробки в корпусе регулируется при помощи болта в нижней части крана. Болт через шаровую опору передает усилие на пробку. Корпус крана и крышка изготовляются из стали, пробка — из модифицированного чугуна. В качестве набивки сальника используется пропитанный асбест. Краны испытываются на прочность при пробном давлении рпр = 9,6 МПа. Допустимое рабочее давление ρр = 6,4 МПа при рабочей температуре среды tp ≤ 70° С.

Технические характеристики кранов со смазкой с червячным редуктором 11с320бк



Dy, мм

L

L1

H

H1

D0

L2

d

d2

Масса, кг

мм

11с320бк

11с320бк1

150

450

240

770

205

480

500

160

147

200

190

200

550

240

845

235

480

600

221

203

300

270

300

750

382

1105

350

600

800

328

305

605

575
