Краны со смазкой 11с321бк

Краны со смазкой и обводом для бесколодезной установки с червячным редуктором с патрубками под приварку стальные на ру = 6,4 МПа

Краны со смазкой и обводом для бесколодезной установки с червячным редуктором с патрубками под приварку стальные 11с321бк предназначаются для трубопроводов, транспортирующих природный, попутный нефтяной или искусственный газ при температуре от —40 до +70° С. Нормальная работа крана обеспечивается при температуре окружающего воздуха от —40 до +40° С. Краны устанавливаются на горизонтальном трубопроводе вертикально, шпинделем вверх. К трубопроводу присоединяются приваркой, для чего корпус крана имеет соответствующие патрубки под приварку. Управление краном ручное, при помощи червячного редуктора.

Положение пробки указывает соединенный со шпинделем указатель поворота. Обвод управляется краном меньшего размера и служит для выравнивания давлений, действующих на пробку крана. С целью уменьшения сил трения на конических поверхностях корпуса и пробки к ним по каналам, предусмотренным в шпинделе и корпусе, подводится специальная смазка. Периодическая подача смазки происходит при поджатии болта, расположенного в верхней части крана. Корпус и крышка изготовляются из стали, пробка — из чугуна.

В качестве набивки сальника используется измельченный асбест. Краны испытываются на прочность при пробном давлении рпр = 9,6 МПа. Допускается рабочее давление рв = 6,4 МПа при рабочей температуре среды tр ≤70° С. При испытаниях на герметичность затвора краны должны удовлетворять требованиям 1-го класса герметичности по ГОСТ 9544—75.

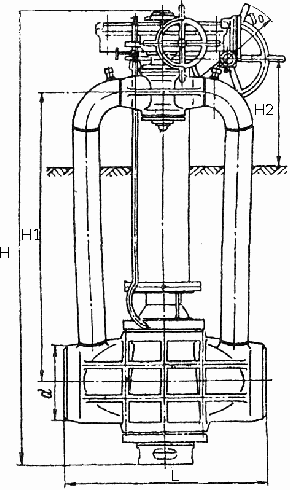

Технические характеристики кранов со смазкой 11с321бк


Dy, мм

L

~H

H1

H2

d

Dc

Масса, кг

мм

400

1200

2150

1725

650

429

700

2740

500

1300

3300

1775

650

544

700

3350

700

1500

3500

1926

800

726

1150

5760
