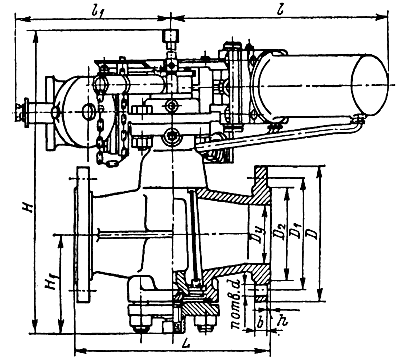

Краны со смазкой с пневмоприводом фланцевые стальные на ру = 1,6 МПа
Краны со смазкой с пневмоприводом фланцевые стальные КСП-16 предназначаются для трубопроводов, транспортирующих жидкие и газообразные среды с рабочей температурой tр от —40 до +100° С. Присоединение к трубопроводу осуществляется с помощью фланцев, размеры которых установлены ГОСТ 12821—67.
Краны могут устанавливаться в любом рабочем положении. Они управляются поршневым пневмоприводом, работающим от сжатого воздуха с давлением 0,5—0,8 МПа. Краны снабжены конечным переключателем, с помощью которого выполняются сигнализация конечных положений пробки и выключение соленоидного золотника подачи воздуха в цилиндр пневмопривода. Корпус и пробка изготовляются из стали. Периодическое смазывание производится поджатием болта в верхней части шпинделя.
При этом специальная смазка поступает к трущимся поверхностям через каналы, предусмотренные в корпусе и шпинделе пробки. Посадка пробки крана регулируется болтом, находящимся в нижней части крана, через шаровую пяту пробки.
Направление проходного отверстия в пробке указано риской на торце шпинделя
или стрелкой на зубчатой передаче привода. Краны испыты-ваются на прочность при
пробном давлении рпр = 2,4 МПа. Допустимое рабочее давление рр = 1,6 МПа при tp
≤ 100° С.
