Кран шаровой ведущей трубы нижний типов КШВ и КШВН

Техническая характеристика шаровых кранов КШВ и КШВН

Кран шаровой ведущей трубы нижний типов КШВ и КШВН (рис. 5.4) состоит из корпуса, шарового запорного органа, седла нижнего стального и верхнего резинового, фиксируемых с помощью нажимного кольца, устанавливаемого с помощью стопорных колец. Герметичность между нижним седлом и шаром достигается при помощи фторопластового кольца, а в подвижных соединениях цапф шара – резиновыми уплотнительными кольцами. Основные параметры кранов приведены в табл. 5.1 и 5.2.

Таблица 5.2. Технические характеристики шаровых кранов типов КШ, КШВ и КШЦ конструкции РНПУП « Сейсмотехника»

Показатели КШ В-95 КШВ- 108 КШ- 120 КШВ- 133 КШЦ- 146 КШЦ- 155 КШВ- 162 КШЦ- 178
Рабочая среда Буровой раствор, нефть, газ, конденсат и их смеси
Давление, МПа:
     рабочее
     пробное

35
52,5

35
52,5

35
52,5

35
52,5

35
52,5

35
52,5

35
52,5

35
52,5
Грузоподъемность, тс 53 119 116 135 193 183 210 276
Диаметр проходного отверстия, мм 29 32 40 50 60 68 68 80
Габаритные размеры, мм:
     длина в обычном исполнении
     диаметр наружный

310
95

345
108

400
120

425
133

410
146

445
155

445
162

490
178
Установленный ресурс, ч 800
Масса, кг 11 15 28 22 35 41 46 55
Присоединительная замковая резьба по ГОСТ 28487-90 З-73 З-88 З-102 З -108 З -121 З -133 З -133 З -147
Максимальное давление, при котором возможно ручное управление краном, МПа 10 10 10 10 10 10 10 10
Максимальное усилие на ключе при рmах, равном 10 МПа, Н (кгс) 20(2) 50(5) 350 (35) 300 (30) 300 (30) 300 (30) 300 (30) 300 (30)

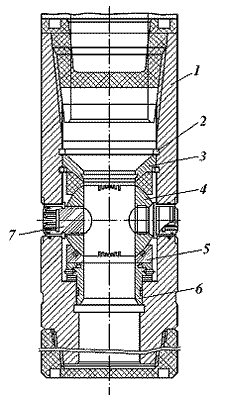

Рис. 5.4. Шаровой кран типа КШВН-178, устанавливаемый под ведущей трубой для перекрытия колонны бурильных труб: 1 – корпус; 2 – пружина стопорная; 3 – верхнее седло с уплотнением; 4 – шаровой запорный орган; 5 – нижнее седло с уплотнением; 6 – опорная втулка; 7 – шпиндель
