Модификация труб

Модификации бурильных труб

Трубы ТБСЛ предусматриваются ГОСТ Р51245-99 «Трубы бурильные стальные легкой серии», разработка которого заканчивается ВИТРом МПР РФ.

Трубы должны выпускаться двух модификаций: ТБСЛ - цельнотянутые (рис. 3.4, табл. 3.14); ТБСЛ-П - с приваренными концами (рис. 3.5, табл. 3.15).

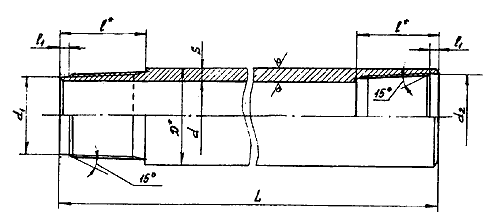

Рис. 3.4. Цельнотянутая бурильная труба (ТБСЛ).

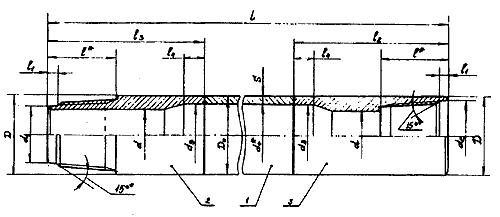

Рис. 3.5. Бурильная труба с приваренными концами (ТБСЛ).
1 - труба; 2 - приваренный конец с наружной резьбой; 3 - приваренный конец с внутренней резьбой


Таблица 3.14. Сортамент цельнотянутых бурильных труб ТБСЛ (см. рис. 3.4)


Параметры труб Значения параметров для труб типоразмером
ТБСЛ-43 ТБСЛ-5 5 ТБСЛ-70 ТБСЛ-89 ТБСЛ-114
Наружный диаметр трубы D* 43 55 70 89 114
Внутренний диаметр трубы d 33,4 45,4 60,4 78 102
Толщина стенки трубы S 4,8 4,8 4,8 5,5 6,0
Длина трубы L

1500
3000

1500
3000
4500
1500
3000
4500
1500
3000
4500
1500
3000
4500
Общая длина проточки (расточки) подрезьбу l* 32 42 42 50 50
Диаметр конической проточки в плоскости торца d1 36,60 48,20 63,20 81,15 105,90
Диаметр конической расточки в плоскости торца d2 39,15 51,35 66,35 85,15 109,90
Длина проточки (расточки) l1 4,5 4,5 4,5 4,5 4,5
Расчетная масса 1 м трубы, кг 4,52 5,94 7,22 11,33 15,98



Таблица 3.15. Сортамент бурильных труб ТБСЛ-П


Параметры труб Значения параметров для труб типоразмером
ТБСЛ-П-43 ТБСЛ-П-55 ТБСЛ-П-70 ТБСЛ-П-89
Наружный диаметр трубы D0 43 55 70 89
Толщина стенки трубы S 3,5 3,5 3,5 3,5
Внутренний диаметр труб do* 36 48 63 80
Наружный диаметр приваренного конца D 43,5 55,5 70,5 89,5
Внутренний диаметр приваренного конца d 33 45 60 78,5
Длина бурильной трубы L 1500
3000
1500
3000
4500
1500
3000
4500
1500
3000
4500
Длина приваренного конца с внутренней резьбой l2 70 80 80 90
Длина приваренного конца с наружной резьбой l3 70 80 80 90
Общая длина расточки (проточки) под резьбу l* 32 42 42 50
Диаметр конической проточки в плоскости торца d1 36,60 48,20 63,20 81,15
Диаметр конической расточки в плоскости торца d2 39,15 51,35 66,35 85,15
Длина проточки (расточки) l2 4,5 4,5 4,5 4,5
Диаметр расточки приваренного конца под приварку d3 36 48 63 80
Длина расточки приваренного конца под приварку l4 20 20 20 25
Расчетная масса 1 м трубы (с учетом приваренных концов), кг 3,35 4,55 6,00 9,45

Размеры резьбы даны на рис. 3.6 и 3.7 и в табл. 3.16.

Допуск прямолинейности на любом участке длиной 1 м цельнотянутых труб диаметром 43, 55 и 70 мм - 0,3 мм; диаметром 89 мм - 0,5 мм, диаметром 114 мм - 0,7 мм.
