MudPuppy - система очистки промывочной жидкости

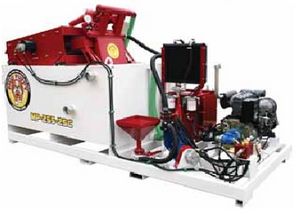

Техническое описание системы очистки промывочной жидкости MudPuppy



MudPuppy – очистные установки для промывочных растворов, которые могут справляться с потоками до 1900 л/мин, при баке 3800 литров. Промывочная жидкость перекачивается в очистную систему вместе со шламом, песком и щебнем. После очистки жидкость закачивается обратно в скважину для промывки.

Это значит, что вам остается только смешать промывочный раствор один раз и иметь гораздо меньше раствора, чем при работе без очистной системы. Помимо этого, насосы, буровые трубы, сальники и т. д. начинают служить дольше, так как в жидкости практически нет посторонних материй, которые вызывают износ.

MudPuppy имеет возможность очищать воду до 2 % от ее первичного состояния.

Все производимые установки используют два процесса для очистки раствора. Правый – прохождение через решетку. Как только раствор попадает из скважины в установку, он сразу же попадает на решетку. В связи с постоянным движением решетки, она отделяет камни и другой крупный материал от раствора и пропускает его дальше. При этом крупный материал выносится за систему (на землю или в специальный контейнер).

Второй процесс начинается когда раствор попадает в резервуар через решетку. Специально разработанный наклонный резервуар с системой очистки песка позволяет отделить более мелкие частицы и оставить чистую промывочную жидкость для дальнейшего использования.

Технические характеристики системы очистки промывочной жидкости MudPuppy

Тип системы

MP85-2SC

MOP170-2SC

MP255-2SC

МР255-100

МР255-400

Объем бака (л)

1700

2270

3785

3785

3785

Двигатель
(Deutz)

BF4L2011

BF4L2011

BF4L2011

BF6L914

TCD2013L06

Кол-во л. с.

79

79

79

179

255

Диффузор

2 × 125 мм

2 × 125 мм

3 × 125 мм

3 × 125 мм

3 × 125 мм

Макс. поток грязи

650 л/мин

1325 л/мин

1900 л/мин

1900 л/мин

1900 л/мин

Фильтр

2 × 0,7 на 1 м

2 × 3 на 1,7 м

2 × 1,3 на 1,7 м

2 × 1,3
на 1,7 м

2 × 1,3
на 1,7 м

Насос для подачи жидкости
обратно в скважину

-

-

-

400 л/мин
при 30 бар

1700 л/мин
при 30 бар

Вес в сборке

1575 кг

1765 кг

3220 кг

4275 кг

5400 кг

Ширина

1,3 м

2,2 м

2,6 м

2,7 м

2,2 м

Длина

2,7 м

1,9 м

2,2 м

2,2 м

1,7 м

Высота

1,9 м

4 м

4,7 м

5,3 м

5,3 м
