Шнековый насос НШ-3

Техническая характеристика шнекового насоса

Шнековый насос НШ-3 (рис. 10.3) используется в комплексе с эмульсионной установкой, главным образом при централизованном приготовлении эмульсий и предназначен для прокачивания эмульсола из бочек в эмульсионную установку, предварительного нагрева и перемешивания эмульсола до однородной массы непосредственно в бочкотаре.

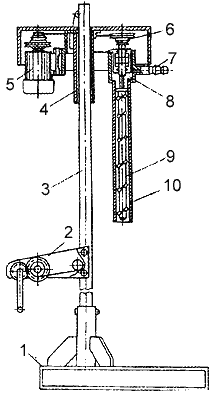

Рис. 10.3. Шнековый насос НШ-3.
1 — основание; 2 — лебедка; 3 — стойка; 4 — траверса; 5 — электронагреватель; 6— клиноременная передача; 7 — отводной штуцер; 8 — приемная камера; 9 — шнек; 10 — всасывающая труба.

Техническая характеристика шнекового насоса НШ-3

Производительность, м3 0,2—6,5

Электродвигатель:
     частота вращения, мин-1
     мощность, кВт

АО 1-32-4
1430
2,2
Частота вращения шнека, мин-1 500; 1430; 4085

Диаметр, мм:
     всасывающей трубы
     шнека


50
40
Ход шнека, мм 1000
Длина шнека, мм 750
Электронагреватель

КЭ-0,15/3,5
