Насосно-транспортная машина НТМ-1

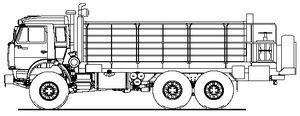

Насосно-транспортная машина НТМ-1 на шасси КАМАЗ-43118 6x6

Машина насосно-транспортная НТМ-1 предназначена для перевозки комплекта оборудования, обеспечивающего безопасную и эффективную откачку нефти из нефтепровода передвижной насосной установкой ПНУ-2.

Машина насосно-транспортная может быть использована для:

  • перевозки вспомогательного комплекта оборудования для откачки нефти;
  • разгрузки оборудования на местности согласно технологических схем откачки нефти;
  • погрузки оборудования на платформу после завершения откачки нефти;
  • обеспечения электроэнергией подпорных агрегатов и другого вспомогательного оборудования;
  • работы по откачке нефти самостоятельно подпорным агрегатом без передвижной насосной установки ПНУ-2.

Машина предназначена для эксплуатации в наружных установках во взрывоопасных зонах класса В-1г с параметрами возможных взрывоопасных смесей нефти и нефтепродуктов с воздухом категории ПА и группой ТЗ по ПУЭ, а также в наружных установках без присутствия взрыво- и пожароопасных сред.

Перекачиваемая среда: нефть или вода. Машина предназначена для эксплуатации в районах с умеренным и холодным климатом. Климатическое исполнение машины с нижним минимальным пределом температуры минус 45 °С.

Технические характеристики насосно-транспортной машины НТМ-1 на шасси КАМАЗ-43118 6x6

Модель

НТМ-1

Источник электропитания:
генератор переменного тока
-привод
-номинальная мощность, кВт
-номинальное напряжение, В
-частота вращения, об/мин


БГ-100М-4У2
коробка отбора мощности
100
400
1500

Электронасос: ЦНС 150-50
-подача номинальная, м3
-напор номинальный, м
-максимальная высота всасывания, м


150
50 + 5
6,5

Суммарная длина сборно-разборных трубопроводов, шт. х м

24x144

Мощность электродвигателя, кВт

45

Гидроманипулятор
-максимальный грузовой момент, тּм
-максимальная грузоподъемность нетто, т
-вылет max/min
-
угол поворота стрелы (град)
-давление в гидросистеме, МПа

ИМ 20
1,85
1,25
3,57/1,47
400
20

Масса монтируемого оборудования, кг

9440

Полная масса машины, кг

18200

Габаритные размеры, мм:
(длина х ширина х высота)


10400x2500x3700

Максимальная скорость, км/ч

80

Базовое шасси:



Модель

КАМАЗ-43118

Двигатель:



Модель

740.30

740.31

Тип

дизельный с турбонаддувом

Максимальная мощность, л. с. (кВт), при 2200 об/мин

260 (191)

240 (176)
