Оборудование устья скважин "Пермь"

Устройство оборудования устья скважин "Пермь"

Оборудование устья скважин "Пермь" - ОСУМ 65x21-146x245, ОСУМ 65x21-168x245 предназначено для обвязки верхних концов двух смежных обсадных колонн, выступающих над устьем скважины, с целью подвески эксплуатационной колонны, герметизации пространства между ними и контроля давления в нём. В процессе бурения на фланец кондуктора устанавливается превенторный блок, а в процессе освоения и эксплуатации скважины устанавливается корпус (матрицы) и трубная головка, на которой подвешивается колонна НКТ, и монтируется запорная арматура на необходимое рабочее давление. Оборудование может использоваться на всех способах эксплуатации скважин.

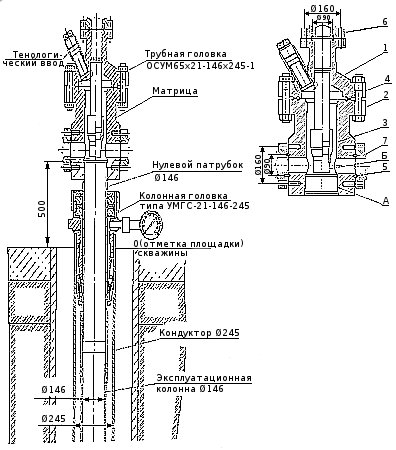

Рис. Оборудование устья скважин "Пермь".
1 — Трубная головка с технологическим вводом, 2 — Корпус, 3 — Переводник, 4 — Кольцо уплотн. Ø 211,1мм, 5 — Кольцо уплотн. Ø 90мм, 6,7 — Запорная арматура, А — резьба 146 ГОСТ632-80, Б — резьба НКТ73 ГОСТ633-80.

Оборудование комплектно и малогабаритно. Имеет повышенную надёжность и долговечность за счёт изготовления изделий из высокопрочных стальных поковок. Удобно при бурении, ремонте и обслуживании. Полностью исключает огневые и сварочные работы на скважине, не требует перемонтажа ПВО (противовыбросового оборудования) в процессе бурения и ремонта скважин. Устанавливается на обсадные колонны 146, 245 мм. Конструктивное исполнение корпуса (матрицы) и трубной головки позволяет без переобвязки скважины перейти на необходимый способ эксплуатации и оснастить запорной арматурой на требуемое рабочее давление.

Оборудование может поставляться в комплекте с колонной обвязкой, а также отдельными узлами:

  • колонная обвязка в сборе;
  • корпус (матрица);
  • трубная головка;
  • фланец кондуктора под ПВО (с кольцом центратором)
  • нулевые патрубки обсадных колонн;
  • колонные фланцы 146, 168, 219, 245 мм с резьбой по ГОСТ 632-80

Оборудование поставляется с эксплуатационной документацией, содержащей описание конструкции, методику монтажа, правила эксплуатации.

Технические характеристики юборудования устья скважин "Пермь":

Условный диаметр колонны обсадных труб по ГОСТ632-80, мм 146 168
Условный диаметр кондуктора, мм 245 245
Давление жидкости в скважине, МПа, не более 21
Габаритные размеры изделия, мм, не более
   высота, от торца среза кондуктора Ø 245 м
   наибольший диаметр, мм

-800-1000
380

Масса изделия, кг, не более 400
