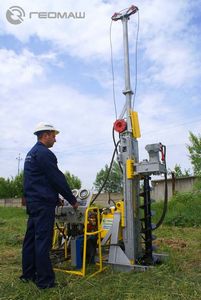

Малогабаритная буровая установка ББУ-000 "Опенок"
Назначение буровой установки
Малогабаритная блочная буровая установка ББУ-000 «ОПЕНОК» с гидравлическим приводом подвижного вращателя производства ОАО "Геомаш" используется для выполнения следующих работ:
- инженерные изыскания, в том числе в подвальных помещениях с ограничением по высоте
- сейсморазведка
- сооружение свай при усилении фундаментов, замене фундамента при реконструкции зданий, в том числе в стесненных условиях, укрепление откосов, опор
- геологоразведочные работы
Установка обеспечивает бурение горизонтальных и вертикальных скважин:
- шнеками диаметром до 250 мм
- пробоотборником шнековым диаметром до 185 мм
- колонковое “всухую” диаметром до 151 мм
- с промывкой/продувкой диаметром до 151 мм
- с применением погружных пневмоударных машин диаметром до 250 мм
Описание буровой установки
Буровая установка выполнена по блочной схеме и состоит из стойки с механизмом подачи, каретки, вращателя; основания, на котором размещаются съемные блоки:
- двигателя (бензиновый, дизельный, электродвигатель) с маслонасосами
- аккумулятор и бензобак (используется в варианте привода установки от бензинового двигателя)
- маслобак с рукавами
- пульт управления с теплообменником
Привод установки осуществляется от ДВС или электродвигателя.
Особенности буровой установки:
- закрепленные на основании блоки и узлы могут быть сняты и размещены в удобном для обслуживания месте на расстоянии, определяемом длиной рукавов гидросистемы
- для простоты монтажа и демонтажа блоков и узлов, соединения гидравлических рукавов осуществляются с помощью быстроразъемных соединений
- стойка снабжена телескопическими подкосами для повышения ее устойчивости в наклонном положении под действием осевой нагрузки и момента вращения
- для повышения устойчивости установки при бурении стойка имеет систему “дампинга” (продольное перемещение стойки стойки до упора в грунт с фиксацией)
Основными рабочими органами буровой установки являются подвижный
вращатель с приводом от регулируемого гидромотора и механизм подачи, выполненный
в виде гидроцилиндра с подвижной гильзой и цепного полиспаста, обеспечивающего
удвоение хода и скорости подачи.
Вращатель имеет полый шпиндель,
позволяющий использовать 43-х мм бурильные трубы. Для передачи вращения
инструменту на нижний конец шпинделя устанавливается съемный зажимной
механический патрон или переходник на бурильные трубы. Вращение на трубы других
диаметров и шнеки передается легкосменными переходниками, которые соединяются с
нижним концом шпинделя.
Сальник для подачи очистного агента устанавливается на верхнем конце
ведущей трубы или верхнем конце шпинделя. Для защиты элементов вращателя при
пневмоударном бурении под вращателем размещается съемный пружинный амортизатор
ударных импульсов.
Благодаря размеру по высоте, не превышающему 2 м,
установка может размещаться в низких подвальных помещениях, в которых она
раскрепляется с помощью винтовых домкратов, расположенных на верхней траверсе
стойки.
ББУ-000 «Опенок» может комплектоваться гидроприводной лебедкой и буровой мачтой с удлиняющей секцией. Мачта предназначена для спускоподъемных операций отбора проб желонками и забивными стаканами, а также ряда вспомогательных работ.
Применяемый инструмент
- комплекты бурового инструмента со шнеками:
- диаметром 135 мм длиной 1090 мм
- диаметром 180 мм длиной 930 мм
- диаметром 230 мм длиной 923 мм - комплекты полых шнеков для погружения зарядов ВВ с резьбовым
соединением:
- диаметром 108 мм длиной 1085 мм
- диаметром 132 мм длиной 985 мм - комплекты шнеков равнопроходных диаметрами 200 и 250 мм для сооружения буронабивных и буроинъекционных свай со шпоночным и болтовым соединениями
- пробоотборник шнековый диаметром 185 мм
- комплекты инструмента для колонкового бурения алмазными коронками диаметрами 46-151мм и твердосплавными коронками диаметрами 59-151 мм на бурильных трубах ТБСУ-43 и ТБСУ-63.5
- инструмент для бурения забойными пневмоударниками диаметром 76, 93, 112 мм
- алмазные сверла диаметром до 250 мм
- комплекты инструмента для опробования забивными снарядами диаметром до 121
мм
Технические характеристики буровой установки
Технические характеристики | |
Ход подачи, м | 1,4 |
Ход продольного перемещения стойки, мм | 900 |
Усилие подачи вверх и вниз ,макс., кгс | 1500 |
Скорость подачи, м/с | 0,4 |
Длина бурильной трубы (шнека), мм: | |
- при вращательном бурении | до 1000 |
- при пневмоударном бурении | 750 |
Частота вращения шпинделя, об/мин | 0-700 |
Крутящий момент, макс., кгм | 150 |
Угол наклона скважины к вертикали, град | 0-45 и 90 |
Грузоподъемность лебедки, кгс | 400 |
Мощность двигателя, кВт: | |
- бензинового | 17,6 |
- дизельного | 17,7 |
- электрического | 15,0 |
Габаритные размеры, мм: | |
- рабочее положение (высота/ширина/длина) | 2100/800/1800 |
Высота с мачтой и лебедкой, мм | 4200 |
Масса мачты с лебедкой в сборе, кг | 77 |
Масса установки (без мачты с лебедкой), кг: | |
- с бензиновым двигателем | 430 |
- с дизельным двигателем | 600 |
- с электрическим двигателем | 490 |
Диаметр бурения, макс., мм | 250 |
Условная глубина бурения, м: | |
- шнеками, диаметром 135 мм | 25 |
- с промывкой, диаметром 46 мм | до 100 |
- с продувкой, диаметром 112 мм | 50 |
- пневмоударниками, диаметром до 250 мм | 50 |
