Установка для устройства буронабивных свай СО-2

Назначение буровой установки СО-2

Назначение буровой установки СО-2

Назначение буровой установки - бурение скважин в условиях устойчивых нескальных грунтов под буронабивные сваи длиной до 30 м и диаметром до 600 мм, для чего используется шнековый бур с уширением до 1600 мм. Устройство буронабивных свай в неустойчивых грунтах возможно под защитой глинистого раствора.
Расширение основания производится только в устойчивых сухих грунтах при помощи специального расширителя.

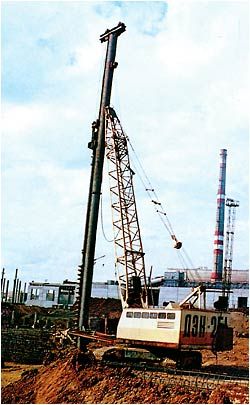

Буровая установка состоит из базовой машины-крана и бурового навесного оборудования, которое включает трубчатую направляющую с движущейся по ней кареткой с электроприводом. К выходному валу электропривода прикреплена телескопическая буровая колонна с очистителем. Колонна, в свою очередь, состоит из двух телескопических секций. Нижняя секция по всей длине имеет шнековые лопатки. Для разрушения грунта на конце шнека устанавливают буровую коронку.

Для бурения скважин глубиной до 22 м раздвигают нижнюю секцию буровой колонны, при бурении на глубину до 30 м раздвигают обе секции.

Технические характеристики

Диаметр скважины (сваи), мм 600
Максимальная глубина бурения, м 30
Средняя производительность бурения, м.пог/ч 10
Максимальный диаметр уширения, мм 1600
Электродвигатель привода, тип АО-82-4
мощность, кВт 55
Тип привода планетарный двух-ступенчатый редуктор
Частота вращения выходного вала, об/мин 43
Способ проходки скважин
в устойчивых грунтах шнековой колонной с буровой коронкой
в обводненных неустойчивых грунтах ковшовым буром под защитой глинистого раствора
Масса изготавливаемого оборудования (с учетом всех комплектов), т 17,6
Масса базовой машины, т
крана ДЭК-251 36,2
экскаватора Э 1252 38,3
Габариты установки с краном ДЭК-251, м
высота 23
длина 11
ширина 3,2
