Пакер ПДМ

Заколонный гидравлический пакер типа ПДМ для ступенчатого и манжетного цементирования скважин

Пакеры типа ПДМ (рис. 11.7) обеспечивают проведение двухступенчатого и манжетного цементирования скважины с созданием герметичной перемычки в заколонном пространстве над поглощающими и проявляющими пластами. Конструктивная простота уплотнительного элемента сочетается с его надежностью при пакеровке в устойчивом стволе скважины и предыдущей обсадной колонне.

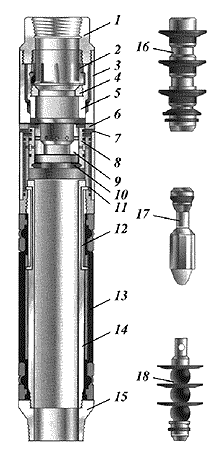

Рис. 11.7. Заколонный гидравлический пакер типа ПДМ для ступенчатого и манжетного цементирования скважин:1 — переводник верхний; 2 — втулка защитная; 3 — корпус патрубка; 4 — седло верхнее; 5 — втулка верхняя; 6 — отверстие циркуляционное; 7 — винт срезной; 8 — втулка нижняя (верхняя); 9 — седло нижнее; 10 — кольцо упорное; 11 — канал корпуса впускной; 12 — канал осевой; 13 — уплотнитель рукавный; 14 — патрубок уплотнителя; 15 — переводник нижний; 16 — пробка запорная; 17 — пробка падающая; 18 — пробка продавочная.

Эффективность пакера доказана при цементировании скважин на месторождениях Северного Кавказа, Пермской области и шельфа Вьетнама.

Технические характеристики пакеров типа ПДМ

Разработан размерный ряд пакеров на эксплуатационные колонны. Основные технические характеристики пакера приведены в табл. 11.7.

Выполняется разработка размерного ряда пакеров на обсадные колонны, используемые для промежуточных колонн.


Таблица 11.7 Технические характеристики пакеров типа ПДМ

Тип пакера Диаметр обсадной колонны, мм Наружный диаметр пакера, мм Внутренний диаметр пакера, мм Длина пакера, мм Масса пакера, кг Длина уплотнителя пакера, мм
ПДМ 140 139,7 172 120 3250 200 1190
ПДМ 140-1 139,7 177 120 3320 230 1190
ПДМ 140-2 139,7 177 124 3320 215 1190
ПДМ 146 146,0 177 130 3250 230 1190
ПДМ 146-1 146,0 177 126 3320 250 1190
ПДМ 146-2 146,0 183 126 3250 250 1190
ПДМ 168-1 168,3 200 150 3250 270 1190
ПДМ 168-2 168,3 198 144 3250 280 1190
ПДМ 168-3 168,3 200 144 3250 300 1190
ПДМ 178-1 177,8 203 155 3320 245 1190
ПДМ 178-2 177,8 209 155 3320 280 1190

Пакер гидромеханический типа ПДМ1

Разработан также размерный ряд гидромеханических пакеров типа ПДМ1 на эксплуатационные колонны.
