Пакер ПДМ-114 (127, 140)

Пакер типа ПДМ-114 (127, 140)

Пакеры типа ПДМ-114 (127, 140) (рис. 11.9) предназначены для манжетного цементирования при креплении дополнительных стволов скважин хвостовиками (потайными колоннами) диаметром 114, 3 мм, 127 и 139,7 мм с подвеской их в обсадных колоннах диаметром 168,3 мм, 193,7 и 219,1 мм. Хвостовик с технологической оснасткой и на его нижнем конце пакером и устройством для спуска и подвески хвостовика на его верхнем конце спускается в скважину на колонне бурильных труб диаметром 89,3— 114,3 мм.

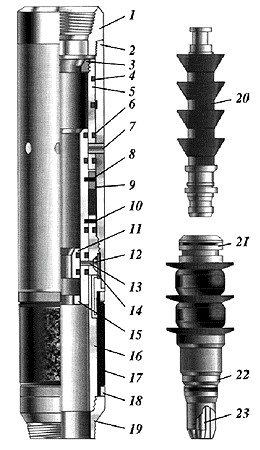

Рис. 11.9. Пакеры типа ПДМ -114 (127, 140) для манжетного цементирования дополнительных стволов: 1 — переводник верхний; 2 — корпус; 3 — седло верхнее; 4 — фиксатор; 5 — втулка верхняя; 6 — втулка нижняя; 7 — отверстие циркуляционное; 8 — винт стопорный; 9 — кольцо упорное; 10 — винт срезной; 11 — седло нижнее; 12 — клапан впускной; 13, 14 — каналы впускные; 15 — кольцо упорное; 16 — корпус уплотнителя; 17 — уплотнитель рукавный; 18 — кольцо; 19 — переводник нижний; 20 — пробка продавочная; 21 — пробка подвесная; 22 — пробка падающая; 23 — шток падающий.

Конструктивная надежность пакеров сочетается с технологичностью и эффективностью их применения с устройством для их спуска и подвески хвостовиков, особенно при креплении дополнительных стволов скважин.

Технические характеристики пакеров типа ПДМ-114 (127, 140)

Основные технические характеристики параметров типа ПДМ-114 (127, 140) в табл. 11.9.


Тип пакера Диаметр обсадной трубы, мм Наружный диаметр пакера, мм Внутренний диаметр пакера,мм Длина пакера в рабочем положении,мм
ПДМ-114 114,3 130 94 2950
ПДМ-127 127 150 106 3170
ПДМ-140 139,7 170 120 3170

*Без учета разбуриваемых деталей (не менее).
