Пакер гидромеханический типа ПДМ1

Технические характеристики пакеров типа ПДМ1

Разработан также размерный ряд гидромеханических пакеров типа ПДМ1 на эксплуатационные колонны.

Основные параметры пакера типа ПДМ1 приведены в табл. 11.8, а общий вид — на рис. 11.8.

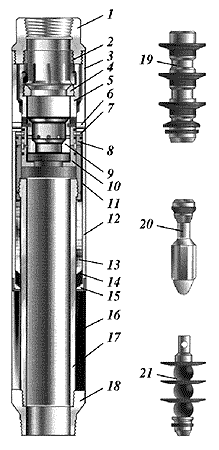

Рис. 11.8. Пакер гидромеханический типа ПДМ1 для ступенчатого и манжетного цементирования скважин:
1 — переводник верхний; 2 — втулка защитная; 3 — корпус клапана; 4 — седло верхнее; 5 — втулка верхняя; 6 — отверстия циркуляционные; 7 — винты срезные; 8 — втулка нижняя; 9 — седло нижнее; 10 — кольцо упорное; 11 — канал впускной; 12 — кожух; 13 — поршень кольцевой; 14 — фиксатор; 15 — упоры верхний и нижний; 16 — уплотнительный элемент секционный; 17 — корпус уплотнительного элемента; 18 — переводник нижний; 19 — пробка (запорная) верхняя; 20 — пробка падающая; 21 — пробка продавочная нижняя.

Таблица 11.8 Технические характеристики пакеров типа ПДМ1


Тип пакера Диаметр обсадной колонны, мм Наружный диаметр пакера, мм Внутренний диаметр пакера, мм Длина пакера в рабочем положении, мм
ПДМ1-127 127,0 162 108 2150
ПДМ1-140 139,7 175 120 2650
ПДМ1-146 146,0 190 130 2650
ПДМ1-168 168,3 200 150 2650
ПДМ1-178 177,8 210 160 2650
ПДМ1-219 219,1 250 195 2650
ПДМ1-245 244,5 275 220 2650
ПДМ1-273 273,1 305 250 2650
