Устройства типа ПМП

Техническая характеристика устройства ПМП

Устройства типа ПМП (рис. 5.25) предназначены для спуска и подвески хвостовиков с фильтрами в интервале продуктивной зоны скважины при заканчивании ее с открытым забоем.

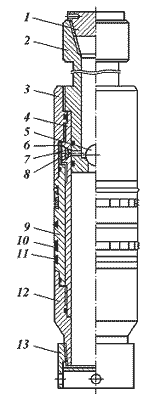

Рис. 5.25. Устройство типа ПМП для спуска хвостовиков: 1 – заглушка; 2 – переводник левый; 3 – муфта; 4 – корпус; 5 – шар; 6 – пластина; 7 – амортизатор; 8 – клапан; 9 – элемент уплотнительный; 10 – плашки; 11 – кольца уплотнительные; 12 – переводник; 13 – заглушка.

Устройства типа ПМП разработаны и выпускаются для хвостовиков из труб диаметром от 101,6 до 127,0 мм.

Хвостовик с устройством, установленном на его верхнем конце, спускается в скважину на бурильных трубах диаметром 89 мм. Конструктивная надежность устройства сочетается с несложной технологией его спуска и установки в нижней части предыдущей обсадной колонны. Эффективность применения устройства типа ПМП проверена и подтверждена при креплении скважин в Западной Сибири.

Основные технические характеристики устройств типа ПМП приведены в табл. 5.19.

Таблица 5.19 Технические характеристики устройств типа ПМП

Тип устройства Диаметр устройства (без учета разбури­ваемых деталей), мм Диаметр об­садной ко­лонны, в которой ус­танавливает­ся устройст­во, мм Наружный диаметр устройства, мм Внутренний диаметр устройства (без учета левого переводника), мм Длина устройства в рабочем положении, мм
С левым переводником Без лево­го переводника
ПМП-102/168 101,6 168,3 136 90 1080 805
ПМП-114/168 114,3 168,3 100 97-100 1080 805
ПМП-127/178 127,0 177,8 150 106-110 1080 805
