Устройство типа ПМПЦ

Техническая характеристика устройства ПМПЦ

Устройство типа ПМПЦ (рис. 5.26) предназначено для спуска, цементирования и подвески хвостовиков в нижней части эксплуатационной колонны при креплении основного и дополнительного стволов скважины.

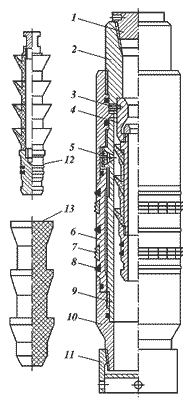

Рис. 5.26. Устройство типа ПМПЦ для спуска, цементирования и подвески хвостовиков: 1, 11 – заглушка; 2 – переводник левый; 3 – винт срезной; 4 – пробка подвесная; 5 – клапан впускной; 6 – элемент уплотнительный; 7 – плашки; 8 – кольца уплотнительные; 9 – корпус; 10 – переводник нижний; 12 – пробка продавочная; 13 – пробка разделительная.

Хвостовик с технологической оснасткой на его нижнем конце и устройством на верхнем конце спускают в скважину на бурильных трубах диаметром 89 мм. Конструктивная надежность устройства сочетается с технологической простотой его применения при спуске, цементировании и подвеске хвостовика при креплении скважины. Наибольший эффект достигается при креплении хвостовиками дополнительных стволов скважин.

Устройство типа ПМПЦ разработано и выпускается для хвостовиков диаметром 114,3 и 127 мм. Основные технические характеристики устройств типа ПМПЦ приведены в табл. 5.20.

Таблица 5.20 Технические характеристики устройств типа ПМПЦ

Тип устройства Диаметр устройства (без учета разбуриваемых деталей), мм Диаметр обсадной колонны, в которой устанавливается устройство, мм Наружный диаметр устройства, мм Внутренний диаметр устройства (без учета левого переводника), мм Длина устройства в рабочем положении, мм
С левым переводником Без лево­го переводника
ПМПЦ-102/168 101,6  168,3 136 90 1080  805
ПМПЦ-114/168  114,3  168,3    140  97-100 1080  805
ПМПЦ-127/178 127,0  177,8   150  106-110 1080   805
