Пакер ППДС

Пакер ППДС

Пакер типа ППДС (рис. 11.12) предназначен для поддержания пластового давления в нагнетательных скважинах, а также для защиты эксплуатационных колонн от динамических нагрузок в нагнетательных и эксплуатационных скважинах при закачке жидкостей и газожидкостных смесей и гидравлических разрывах пластов.

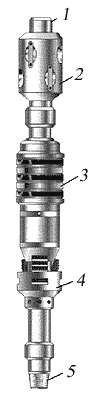

Рис. 11.12. Пакер типа ППДС в сборе: 1 — переводник верхний; 2 — якорный узел верхний; 3 — узел уплотнителей; 4 — якорный узел нижний; 5 — резьба присоединительная.

Пакер типа ППДС разработан и выпускается для эксплуатационных колонн диаметром 140, 146 и 168 мм.

Технические характеристики пакеров типа ППДС

Основные технические характеристики этих пакеров приведены в табл. 11.13

Таблица 11.13 Технические характеристики пакеров типа ППДС

Показатель ППДС-146 ППДС-168
Диаметр эксплуатационной колонны, мм 140, 146 168
Наружный диаметр пакера (по уплотнительным манжетам), мм 122 (118) 144 (140)
Наружный диаметр пакера (по корпусу), мм 116 136
Длина пакера, мм 1500 1540
Масса пакера, кг 55 75
Максимальный перепад давления на уплотнительные элементы пакера, МПа 50 50
Максимальная рабочая температура, °С 100 100
