Пакер проходной гидравлический универсальный типа ППГУ

Пакер проходной гидравлический универсальный типа ППГУ

Пакер ППГУ (рис. 11.11) предназначен для проведения следующих работ:

  • исключения заколонных перетоков и проявлений пластовых флюидов во всей зоне цементирования скважины;
  • заданного (оптимального) уменьшения репрессии на пласт — эксплуатационный объект в период ОЗЦ с сохранением под пакером столба тампонажного раствора, исключающего возникновение заколонных перетоков между разнонапорными пластами продуктивной зоны;
  • разобщения пластов выше и ниже зоны цементирования, а также без цементирования скважины;
  • сохранения уровня столба тампонажного раствора в заколонном пространстве;
  • высокотехнологичного (без бурения в обсадной колонне) манжетного и ступенчатого цементирования скважин (в комплексе с проходной цементировочной муфтой типа МЦП);
  • дополнительного повышения или восстановления герметизирующей способности крепи с наименьшими затратами путем допакеровки скважины при ее освоении и эксплуатации.

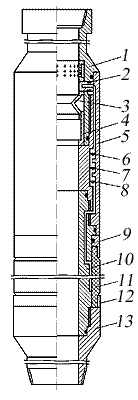

Рис. 11.11. Пакер заколонный универсальный типа ППГУ:
1 — переводник присоединительный верхний; 2 — пробка срезная (полая); 3 — седло; 4 — втулка; 5 — корпус-патрубок; 6 — клапан предохранительный; 7 — клапан уплотнительный; 8 — клапан пакеровки-допакеровки; 9 — обжимная обойма стальная подвижная; 10 — корпус; 11 — элемент уплотнительный; 12 — обжимная обойма стальная неподвижная; 13 — переводник присоединительный нижний.

Пакер состоит из двух основных узлов: клапанного и уплотнительного. Клапанный и уплотнительный узлы пакера соединены между собой с помощью резьбы.

Технические характеристики пакеров типа ППГУ

Основные технические характеристики пакеров типа ППГУ приведены в табл. 11.12

Таблица 11.12 Технические характеристики пакеров типа ППГУ

Показатель ППГУ-140 ППГУ-146 ППГУ-168
Наружный диаметр, мм, не более 180 180 200
Диаметр проходного канала, мм 144 + 0,2 144 + 0,25 144 + 0,25
Длина в рабочем положении, мм, не более 4100 4100 4100
Максимальный перепад давления между разобщенными зонами при номинальном коэффициенте пакеровки (1,27), МПа 21 21 21
Максимальное внутреннее избыточное давление на корпус пакера, МПа 35 35 35
Максимальная растягивающая осевая нагрузка на корпус пакера, кН 800 850 950
Масса в сборе, кг, не более 220 220 260

Пакер устанавливается в составе колонны обсадных труб в любом заданном интервале глубины ствола скважины.

Наибольший эффект достигается при применении пакеров в средней и верхней зонах интервалов скважин диаметром от 190,5 до 244,5 мм, которые крепятся обсадными колоннами диаметром 140 и 146 мм, и скважин диаметром от 216 до 270 мм, которые крепятся обсадной  колонной диаметром 168 мм.
