Пакер типа ППК

Пакер типа ППК

Пакер типа ППК (рис. 11.22) предназначен для надежной подвески и герметизации потайной колонны (хвостовика) диаметром от 114 до 168 мм в предыдущей обсадной колонне. Пакер состоит из полого корпуса 7 с наружной резьбой 9 обсадных труб внизу и воронкой 2 вверху с левой резьбой 3 для присоединения переводника с резьбой 1 бурильных труб. На наружной поверхности корпуса установлен металлический раздуваемый уплотнительный элемент 5 (тонкостенная оболочка) с кольцевыми наборными шлипсами 6. Герметизация уплотнителя сверху и снизу осуществляется резиновыми кольцами 4. Подача жидкости для раздувания уплотнительного элемента осуществляется через отверстие 8.

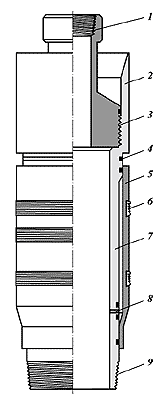

Рис. 11.22. Пакер типа ППК для подвески и герметизации потайной колонны:1 — резьба бурильных труб; 2 — воронка; 3 — резьба левая; 4 — резиновое уплотнительное кольцо; 5 — уплотнительно-подвешивающий элемент; 6 — шлипсы; 7 — корпус; 8 — отверстие впускное; 9 — резьба обсадных труб.

После спуска потайной колонны в скважину на колонне бурильных труб, закачки тампонажного раствора и вытеснения его за колонну давление в трубах повышают в пределах допустимого для обсадных труб, в результате чего металлический уплотнительный элемент расширяется до контакта с внутренней поверхностью стенок труб предыдущей обсадной колонны. Не уменьшая давления в трубах, колонну перемещают вниз на небольшое расстояние. При этом впускное отверстие под уплотнительный элемент герметично перекрывается, а давление под ним повышается в пределах, ограниченных характеристикой обратного клапана. Затем потайную колонну разгружают на пакер, правым вращением отсоединяют бурильные трубы и поднимают их на поверхность.

Технические характеристики пакера типа ППК

Основные параметры пакера типа ППК приведены в табл. 11.19.

Таблица 11.19. Технические характеристики пакера типа ППК


Показатель ППК-114 ППК-127 ППК-140 ППК-146 ППК-168
Наружный диаметр трубы, мм 114 127 140 146 168
Наружный диаметр пакера, мм 151 162 187 212 212
Длина, мм, не более 3500 3500 3500 3500 3500
Масса, кг, не более 190 210 240 260 240
Максимальная осевая нагрузка, т 40 50 60 65 80
Максимальный перепад давления, МПа 30 30 30 30 30
Внутреннее давление, МПа 40 40 40 40 40
Максимальная рабочая температура, °С 200 200 200 200 200
