Пакер типа ПРС

Пакер типа ПРС

Пакеры для ремонта скважин типа ПРС (рис. 11.17) применяют в случае негерметичности обсадной колонны. С их помощью возможно проведение следующих операций:

  • поиск интервалов нарушения герметичности в обсадных колоннах методом поинтервальной опрессовки колонны давлением между уплотнительными узлами пакера и в интервале от устья скважины до верхнего уплотнительного узла;
  • определение качества ремонта после ремонтно-восстановительных работ в негерметичных обсадных колоннах (цементными заливками, установкой металлических пластырей и т.д.) методом одноразовой опрессовки колонн локально в интервале произвольного размера по всей длине обсадной колонны или какой-то ее части;
  • установка металлических негофрированных пластырей на внутреннюю поверхность негерметичных обсадных труб или для отключения пластов

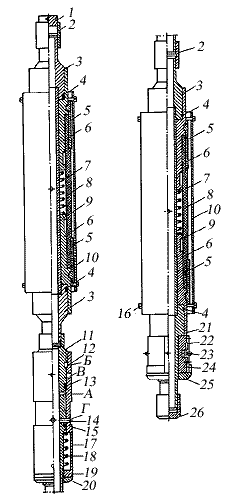

Рис. 11.17. Пакер типа ПРС для ремонтно-изоляционных работ:1, 26 — заглушки предохранительные; 2 — муфта; 3, 21 — переводник; 4 — кольцо резиновое; 5 — обжимной стакан; 6 — втулка подвижная; 7, 18 — пружина; 8 — уплотнительный элемент рукавного типа; 9 — ствол; 10, 17 — кожух; 11 — корпус; 12 — втулка дифференциальная; 14, 16 — винты; 13, 15 — кольца уплотнительные; 19, 24 — гайка; 20, 25 — контрагайка; 22 — пружина пластинчатая; 23 — фиксатор; А, Б, В, Г — отверстия.

Кроме того, пакер типа ПРС можно использовать для таких технологических операций при ремонте скважин, как направленная обработка призабойной зоны по пластам и отключение обводнившихся пластов методом тампонирования цементом или другими вяжущими материалами.

Технические характеристики пакера типа ПРС

Пакеры разработаны для ремонта скважин с обсадными колоннами диаметром 140, 146 и 168 мм. Основные технические характеристики таких пакеров приведены в табл. 11.18.

Устройство и принцип работы

Пакер состоит из трех основных частей: верхнего и нижнего уплотнительных узлов и клапанного узла.
