Расчет колонны бурильных труб при роторном бурении

Диаметр бурильных труб выбирают в зависимости от диаметра ранее спущенной обсадной колонны и способов бурения по табл. 9.4 после чего согласно принятой методике рекомендуется сначала проводить расчет на выносливость, а затем - на статическую прочность. Расчет на выносливость осуществляется в следующем порядке.

Рассчитывают переменные напряжения изгиба (в Па):

(9.49)

где Е - модуль упругости материала бурильных труб, для стали Е=2·1011Па, для алюминиевых сплавов Е=2·1010Па; I - осевой момет инерции сечения по телу трубы, м4.

D и d- наружный и внутренний диаметр трубы соответственно, м; ƒ - стрела прогиба, ƒ=(Dскв - D3)/2, м; Dcкв - диаметр скважины, Dcкв=1,1Dд, Dд - диаметр долота, м; D3 - диаметр замка, м; L - длит полуволны, м; Wиз - осевой момент сопротивления высаженного конца трубы в основной плоскости резьбы по пояску или по сварному шву), м3.

(9.50)

Dн.к, Dвк, - наружный и внутренний диаметры высаженного конца м.

Длина полуволны (м) определяется для сечения непосредственно над УБТ:

(9.51)

ω - угловая скорость вращения бурильных труб, с-1; m1 — масса 1 м труб, кг/м.

Вычисляют коэффициент запаса прочности на выносливость:

n=(σ-1)Dβ/σа              (9.52)

где (σ-1)D — предел выносливости материала труб, Мпа (табл.9.9); β — коэффициент снижения предела выносливости за счёт перегрузки резьбы, β-0,6 для стали марки Д, β=0,55 для алюминиевого сплава Д16.

Таблица 9.9 Значения предела выносливости трубы при симметричном цикле изгиба, Мпа

Диаметр,
мм

Трубы с резьбой
треугольного
профиля

Трубы со
стабилизирующими
поясками ТБВК

Трубы с
приваренными
замками ТБВП

Легкосплавные
бурильные
трубы ЛБТ

73

75

65

-

140

140

150

-

-

50-56

-

89

75

60

-

-

120

-

-

-

-

-

102

-

-

-

-

110

120

-

-

-

-

114

70

60

60

140

110

120

100

90

43-52

-

127

-

-

-

-

100

110

100

90

-

-

140

70

60

60

-

100

110

100

90

-

-

147

-

-

-

-

-

-

-

-

36-46

40

Расчёт одноразмерной бурильной колонны ведётся в следующем порядке.

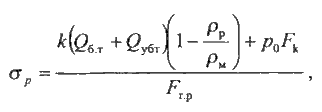

Задаются длиной первой (нижней) секции бурильных труб и определяют напряжения, Па.

(9.53)

где k - коэффициент, k=l,15; Qб.т - вес бурильных труб данной секции, Н; Qубт - вес утяжеленных бурильных труб, Н; ρр, ρм - плотность бурового раствора и материала бурильных труб соответственно, кг/м ; ρ0 - перепад давления на долоте, Па; Fк - площадь сечения канала трубы, м2; Fтр - площадь сечения трубы, м2.

Определяются касательные напряжения (Па) для труб данной секции по формуле (9.24)

Крутящий момент

(9.54)

Nв - мощность на холостое вращение бурильной колонны, кВт; Nд - мощность на вращение долота, кВт; Wp - полярный момент сопротивления, м3 [см.формулу (9.25)].

Значения величин, входящих в формулу (9.54) рассчитываются по формулам (cм. здесь).

Рассчитывается коэффициент запаса прочности при совместном действии нормальных и касательных напряжений:

n1т √σ2p+4τ2(9.55)

где σт - предел текучести материала бурильных труб, Мпа.

Допустимые значения: n=1,4 для вертикальных скважин в нормальных условиях; σ=1,45 - при бурении в осложненных условиях.

Если величина п не отвечает требованиям, то изменяют длину секции или применяют трубы с большей прочностью. Затем необходимо задаться длиной труб второй секции с большей прочностью и выполнить аналогичный расчет.
