Раздвижные расширители типа РР

Применение раздвижных расширителей РР

Расширители РР — гидромеханического действия — предназначены для расширения участков ствола скважин в породах мягких и средней твердости.

Рис.13. Расширитель раздвижной лопастной РР

В конструкциях расширителей используются две схемы выдвижения лопастей в транспортное положение (рис. 14). На рис. 14,а лопасти выдвигаются при поступательном движении остроконечного штока вниз относительно корпуса расширителя. При таком варианте за счет небольшого угла раскрытия лопастей и опоры внутренней поверхности лопастей о шток достигается высокая устойчивость лопастей в рабочем положении.

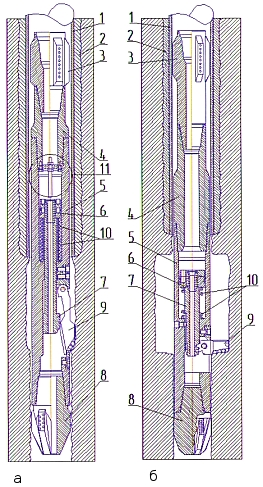

Рис. 14 Схема работы расширителей РР
1 — эксплуатационная колонна; 2 — цементный стакан; 3 — центратор верхний; 4 — переводник; 5 — корпус; 6 — поршень; 7 — толкатель; 8 — центратор нижний; 9 — лопасть; 10 — возвратная пружина; 11 — сигнализатор окончания врезки.

На рис. 14,б выдвижение лопастей из пазов корпуса в рабочее положение происходит при движении штока вниз относительно корпуса за счет передачи усилия через специальные выступы на лопастях, которые выполнены в форме зубьев. Раскрытие лопастей происходит на 90', что позволяет получать значительные диаметры расширения.

Режущими элементами расширителей РР служат сменные лопасти. Для врезания в стенки скважины лопасти в верхней части армированы твердосплавными пластинами или зубками (рис. 15), нижняя часть лопасти оснащена алмазно-твердосплавными пластинами. В зависимости от типоразмера расширителя размещение режущих алмазно-твердосплавных пластин может быть одно-и двухрядным. Использование пластин АТП различных типоразмеров и свойств позволяет получать проходку на комплект лопастей до 400 метров в зависимости от геологических условий.


Рис.15 Лопасти расширителей РР

Технические характеристики расширителей РР

Типоразмер

Наружный
диаметр
корпуса, мм

Диаметры
центраторов, мм

Наружный диаметр по
выдвинутым
лопастям, мм

Длина, мм

Присоединительная резьба

по ГОСТ 28487-90

API

РР-95/142

92

94

142

1360

3-66

2 3/8 Reg

РР-105/132

105

114

132

1530

3-86

NC-31

РР-118/146

114

118

146

1545

3-86

NC-31

РР-118/152

114

118

152

1545

3-86

NC-31

РР-115/226

115

116,5

226

1590

3-86

NC-31

РР-120/226

120

122

226

1590

3-86

NC-31

РР-132/168

I32

136

168

1465

3-88

3 ½ Reg

РР-132/226

132

136

226

1590

3-102

NC-38

РР-138/175

138

148

175

1685

3-102

NC-38

РР-138/190,5

138

142, 160

190,5

1640

3-102

NC-38

РР-138/226

138

142

226

1640

3-102

NC-38

РР-138/240

138

142

240

1640

3-102

NC-38

РР-138/280

138

142

280

1640

3-102

NC-38

РР-185/240

185

212

240

1585

3-147

5 ½ FH

РР-185/245

185

212

245

1585

3-147

5 '½ FH

РР-185/310

185

212

310

1585

3-147

5 ½ FH

РР-185/380

185

212

380

1620

3-147

5 ½ FH
