Размеры резьбы бурильных труб

Размеры резьбы бурильных труб ТБСЛ (ТБСЛ-П)

Размеры резьбы даны на рис. 3.6 и 3.7 и в табл. 3.16.

Допуск прямолинейности на любом участке длиной 1 м цельнотянутых труб диаметром 43, 55 и 70 мм - 0,3 мм; диаметром 89 мм - 0,5 мм, диаметром 114 мм - 0,7 мм.

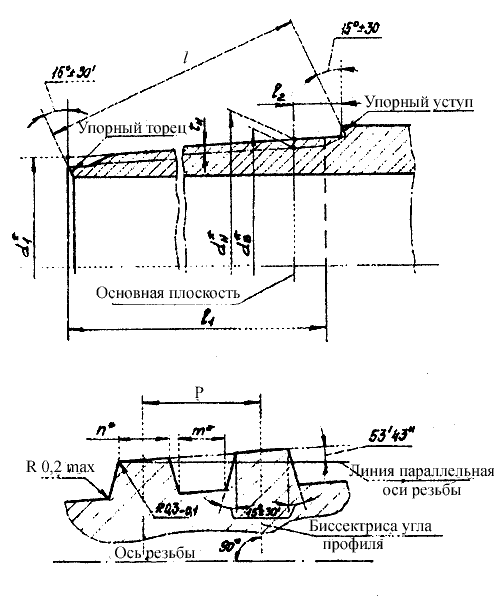

Рис. 3.6. Наружная резьба.

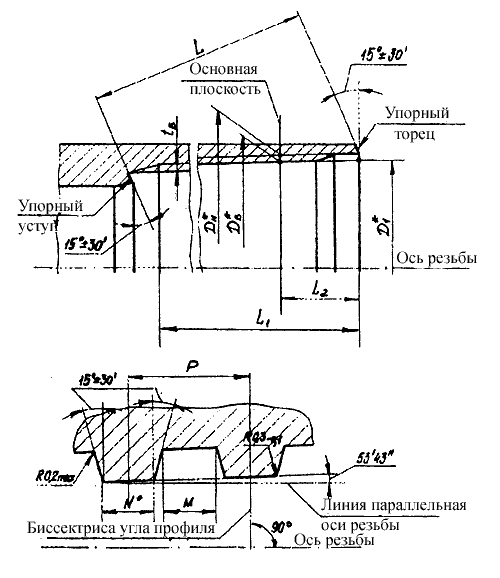

Рис. 3.7. Внутренняя резьба.


Таблица 3.16. Размеры (мм) резьбы бурильных труб ТБСЛ (ТБСЛ-П)



Параметры резьбы труб и приваренных концов Значения параметров для труб (приваренных концов)
43 55 70 89 114
Наружный диаметр наружной резьбы в основной плоскости dH 38,800 50,962 65,938 84,750 109,534
Внутренний диаметр наружной резьбы в основной плоскости dB 37,300 49,162 64,138 82,350 107,134
Наружный диаметр внутренней резьбы в основной плоскости Dн 38,800 50,962 65,938 84,750 109,534
Внутренний диаметр внутренней резьбы в основной плоскости Db 37,400 49,262 64,238 82,450 107,234
Наружный диаметр наружной резьбы в плоскости торца d1 38,100 50,000 65,000 83,550 108,300
Внутренний диаметр внутренней резьбы в плоскости торца D1 37,637 49,550 64,550 82,750 107,550
Расстояние между упорными коническими поверхностями наружной резьбы l 31,183 40,922 40,922 48,759 48,759
Расстояние между упорными поверхностями внутренней резьбы L 31,283 41,022 . 41,022 48,859 48,859
Длина резьбы с полным профилем l1 (L1) не менее 28 38 38 46 46
Расстояние от внутреннего угла наружного уступа до основной плоскости наружной резьбы l2 12,0 12,0 12,0 11,5 11,0
Расстояние от торца трубы до основной плоскости L2 10,0 10,0 10,0 10,0 10,0
Шаг резьбы Р 6,0 8,0 8,0 8,0 8,0
Высота витка наружной резьбы tH 0,75 0,90 0,90 1,20 1,20
Высота витка внутренней резьбы tb 0,70 0,85 0,85 1,15 1,15
Ширина впадины наружной резьбы m 2,9 3,9 3,9 3,9 3,9
Ширина вершины профиля наружной резьбы n 2,698 3,618 3,618 3,456 3,456
Ширина впадины внутренней резьбы М 2,9 3,9 3,9 3,9 3,9
Ширина вершины профиля внутренней резьбы N 2,725 3,645 3,645 3,483 3,483

Допуск прямолинейности бурильной трубы ТБСЛ-П на любом участке длиной 1 м должен составлять:
  • 0,4 мм - для труб диаметром 43 мм
  • 0,5 мм - диаметром 55 мм
  • 0,7 мм - диаметром 70 мм
  • 0,8 мм - диаметром 89 мм.
